打滑开关

主页 > 产品中心 > 打滑开关 >

产品介绍

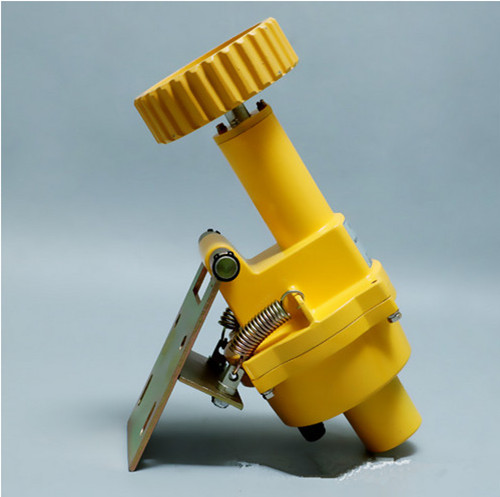

产品名称：卓信电气打滑检测器XLDH-F-A

产品型号：XLDH-F-A

所属类别：打滑开关 > 打滑检测器

卓信电气打滑开关XLDH-F-A

概述：
本机用于对输送机带速进行检测的新型装置．对带速进行实时检测．已广泛应用干输送系统中胶带上，为胶带机的安全运行提供了可靠的检测手段。



工作原量：
速度检测器水平安装在上行胶带和下行胶带间的输送机支架上．使触轮与胶带衷面有一定的压力防止发生触轮跳动而产生的误动作。当触轮随胶带机运行而带动内的脉冲盘．在脉冲盘旋转时传感器的磁应信号输入到控制电路中去．经放大然后进行计数。其计数值与预置数比较。判断胶带的带速．即：正常速度、打滑或超速等等。同时，执行电路输出相应的开关信号。

打滑检测器型号

XLDH-I、XLDH-II

XLDH-III、XLDH-F-I

XLDH-F-II、XLDH-F-III

XLDH-F-A、XLDH-F-S

结构特点：
本机由触轮．脉冲盘、电子脉冲开关、壳体等组成．触轮采用铸铁铸造，打滑检测器安装使用与接线安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，表面铁槽有耐磨打滑作用。壳体呆用铝铸造．联接处配有[密封圈．即使本机减轻自量与较好防水性能；本机内开关采用常闭型，打滑开关控测指示器：当速度范围在设定范围内时，继电器输出，led发亮有助与检测传感器或检查连接故障。由点亮变熄灭的位置，在顺时针方向旋转电位器1图（打滑率）即可。此电位器位置为脉冲信号设置值，当天关采集到脉冲信号值低于该设置值后，打滑开关输出开关信号报警。可根据实际使用要求增加打滑率圈数以达到检测重度打滑状诚。，打滑开关：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，若带速低干正常速度盼％即可跳闸或停机。
卓信电气打滑检测器XLDH-F-A使用安装
本机应避免在起动和停止过程中投入使用．安装位置应选在胶带运行平稳处。
技术参数
使用环境条件
环境温度：-30℃-+75℃
相对湿度：不大于80%：
主要技术参数
工作电压：AC 220V ±10% DC 24V
测速范围：0.5m/s-5.0m/s
开关形式:常闭型、常开型
延时时间：10秒
打滑开关XLDH-F-A

XLDH-F-S 皮带打滑检测装置

DH-80打滑检测器、测速开关

，打滑检测器安装使用与接线安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。
