产品名称：卓信电气DH-Ⅲ打滑检测装置

产品型号：DH-III

所属类别：打滑开关 > 打滑检测装置

卓信电气DH-Ⅲ打滑检测装置

一、 概述：

 DH—Ⅲ型打滑（速度）检测器是我公司在采用速度继电器的基础上，改进研制的带式输送机失速保护装置.该装置的核心器件采用微型计算机芯片，是一种技术含量很高，功耗特低的智能检测器。它对能对胶带机工作过程中胶带速是否正常，进行准确的监控，它比以前的打滑检测器更加稳定、可靠。

二、主要用途：

 用于检测带式输送机在运行中出现的胶带与从动滚筒之间打滑，打滑开关：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，打滑开关：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，防止打滑所造成的恶性事故。

三、 主要技术指标：

检测速度范围

接点容量

传感器和胶带速度误差

打滑率设定范围

0.1~9.9米/秒

AC220V  10A

﹤0.01%

20-30%

四、工作原理：

检测器通过触轮与胶带紧密的接触，当触轮和运动的胶带以线速度运动时，本装置内部检测传感器由红外线收发光源不断遮挡，输出脉冲信号，产品名称：打滑检测器，打滑开关，皮带机专用打滑开关，输送带速度检测器可用于DH02E-1-WW输送皮帶运行速度的监测，当被监测的运输皮带的运行速度低于预先设定值时，它能发出报警或停机信号，可有效地避免事故的发生和扩大。打滑开关可应用于冶金、煤炭、矿山、水泥、电力、粮食等行业的皮带运输机中，是物料输送系统中实现自动控制所不可缺少的监控装置。，由光电隔离后进入计数单元，同时又反映胶带的实际带速。胶带的运动信息通过红外线光电传感器输入单片机脉冲信号，单片机接到信息后进行运算判断处理，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，对运行的胶带失速情况进行监控，当运行的胶带速度低于正常速度的20-30％，发出一开关信号，用户可利用这一开关信号在自己的控制网络实现失速停机，防止由胶带打滑而造成的生产事故。
 DH-III型打滑（速度）检测器设定装置是采用8421拨码开关设定带速值以及打滑极限。整体结构可以安装在胶带机的任意位置，具有触轮与胶带无磨损、反映速度快、精度高、误差小、安装调整方便等特点。

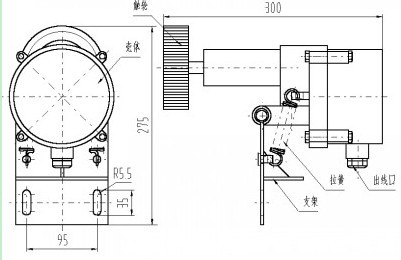

五、 外型结构：

 DH—Ⅲ型打滑（速度）检测器主要有触轮、传动腔、连接体、后腔、支架等组成。

打滑开关SMS-T3、DH03E-1-W、DH01E-1-W

打滑检测装置DH02E-1-W、DH03E-1-TH 、DH01E-1-TH

速度打滑开关DH02E-1-TH、XT-SS-1D、XDH-HL

皮带打滑开关YHSJ-II、DH02E-1-WW、XTD-SH、JYB/RDC-B

DH-Ⅲ打滑检测器、打滑开关、打滑检测装置
