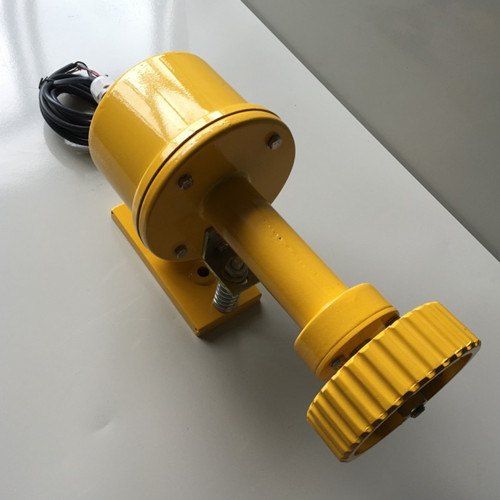

产品名称：打滑开关HFDJ-I 倒带断带检测

产品型号：HFDJ-I

所属类别：打滑开关 > 打滑检测装置

打滑开关HFDJ-I 倒带断带检测

打滑检测器主要用于检测带式输送机,在运行中出现的胶带与滚筒之间的打滑。本装置采用比较的方式对胶带额定速度和从动滚筒线速度（即输送带实际运行速度）来检测输送带打滑的数据。并且能够及时发出报警及停机信号，防止输送带打滑造成事故和损失，亦可用于多条输送机联锁起动和停机。

非接触式速度监控传感器安装在从动滚筒一端，与输送带不接触，避免了对输送带的损伤和接触不良造成的误差。本装置的主机为单片计算机系统，具有较高的智能化程度和可靠的工业性能。适用于煤矿、冶金、电力、化工、交通等行业。
打滑开关HFDJ-1==打滑检测器HFDJ-1==速度开关HFDJ-1==打滑检测装置
本机用于带式输送机运行中胶带与主动滚桶出现打滑（失速）故障。可防止由于打滑所造成的严重事故的发生。

工作原理
盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。
结构特性：
1.本机由控制箱与传感器两部份组成，控制箱采用密封措施，防法防水性能较好。传感器为磁电式，安装方便，可靠性高。
2.由于控制部份采用CMOS电路，打滑开关是一种经济、可靠性强、对轴转速及其他旋转装置简单通用的监测装置，当检测到目前转速信号低于或高于正常转速范围，开关输出一组开关信号，以供报警或停机。打滑开关无运动部件、无磨损、安全寿命长，一体化结构，集中的控制装置，设定或故障检修简单。外壳彩用防水防尘的设计两螺固定壳体，可直接安装在恶劣环境中使用。面板操作说明打滑开关是气动元件、矿用电器、接近开关、光电开关、霍尔传感器、磁性开关、速度传感器、齿轮传感器、两级跑偏开关、双向拉绳开关、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、打滑开关、堆煤开关、煤流开关、倾斜开关、撕裂开关、皮带输送装置控制柜、声光报警器等工控电器，集开发、制造、销售与一体。，非接触欠速（打滑）开关是一种经济、可靠性强、对轴转速及其它旋转装置简单通用的监测装置。当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号，以供报警或停机。外壳采用防水防尘设计可直接安装在恶劣环境中使用。非接触接近探测器，寿命长、维护费用低，两螺栓固定，确保安装简单，一体化结构，集中的控制装置，设定或故障检修简单，无运动部件、无磨损、安全寿命长。，温度适应性能较好。
带速传感器: 检测带速0.8～6.5m/s
可检测速度打滑率10％～50％
防护等级：IP67

供电电压 220V,50Hz

触点容量 220V,5A

一级打滑警告输出; 一组常开触点，一组常闭触点供程控使用。
二级打滑报警输出; 一组常开触点，一组常闭触点供停机使用。
主要结构功能与特点
（1）主机（控制仪表箱）和非接触式传感器组成。
（2）本装置采用接近开关检测从动滚筒线速度（即输送带速度），打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。，为非接触式检测。
（3）控制仪表可显示输送带的即时带速和转速。
（4）控制仪表面板显示输送机运行状态：打滑、重打滑，打滑输出和重打滑输出。
（5）开关量输出：由继电器接点给出打滑和重打滑的报警信号。
（6）模拟量输出：4-20mA与上位机或可编程序控制器联网，参与集中控制。
（7）用户编程：用户可以随时输入或修改并且长期保存相关参数，以适应用户的不同设备和具体的工况要求。
打滑开关HFDJ-I 倒带断带检测主要技术参数
工作电压 AC220V;50HZ
整机功率 10W
分辨率 m/s小数点后有两位
开关量输出 轻打滑:1常开、1常闭；重打滑：1常开、1常闭；
继电器接点容量 AC380V;3A
模拟量输出 4～20mA，对应0～Ve（额定速度）。如选用0.75～1.0mm 2 3芯屏蔽电缆，连接传感器和主机，距离可达1公里，这样可以使主机与上位机距离较近，便于模拟量传输。
工作温度 －30～+40℃
防护等级 传感器：IP65；控制箱：IP54
相对湿度 ≤95%（25℃时）
传感器作用距离 ≤7mm
