产品名称：无源打滑开关DHJY-Ⅰ

产品型号：DHJY-Ⅰ

所属类别：打滑开关 > 打滑检测器

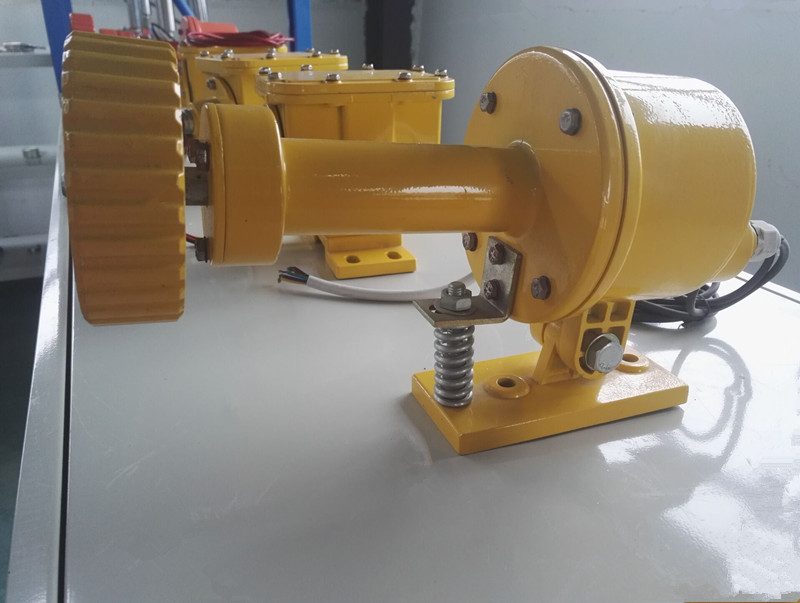

无源打滑开关DHJY-Ⅰ

本机用于带式输送机运行中胶带与主动滚桶出现打滑（失速）故障。可防止由于打滑所造成的严重事故的发生。

本机还可以用于多条带式输送机的连锁启动和停机，低速抱闸或炒熟保护等，使现场操作简单化并提高了安全性。在钢铁、电力、煤矿及港口等有带式输送机的行业得到了广泛的应用。

无源打滑开关DHJY-Ⅰ是山东卓信研发的皮带输送机上一种非接触式智能皮带打滑检测设备，它能够及时检测出皮带输送机的打滑故障，并发出报警信号，具有工作稳定性强，防护等级高等特点，可广泛用于各种带式皮带运输系统。DH-III打滑检测器

结构特性：

1.本机由控制箱与传感器两部份组成，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，控制箱采用密封措施，防法防水性能较好。传感器为磁电式，安装方便，可靠性高。
2.由于控制部份采用CMOS电路，温度适应性能较好。

工作原理

盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。
当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。本开关可调整速度值

XLDH-HL打滑检测器图

主要技术参数

a.工作电压 AC 220V/380V±10% 50Hz
b.输入信号 10mV～10V
c.测速范围 1.25m/s 1.6m/s 2.5m/s
d.整机功耗<15W
e.触点容量 AC 380V 2A

工作电压：AC220V,检测速度范围:0.1~9.9米/秒,打滑率设定范围:20-30%

主要特点：
1、智能型，一体化结构，打滑开关是一种经济、可靠性强、对轴转速及其他旋转装置简单通用的监测装置，当检测到目前转速信号低于或高于正常转速范围，开关输出一组开关信号，以供报警或停机。打滑开关无运动部件、无磨损、安全寿命长，一体化结构，集中的控制装置，设定或故障检修简单。外壳彩用防水防尘的设计两螺固定壳体，可直接安装在恶劣环境中使用。面板操作说明打滑开关是气动元件、矿用电器、接近开关、光电开关、霍尔传感器、磁性开关、速度传感器、齿轮传感器、两级跑偏开关、双向拉绳开关、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、打滑开关、堆煤开关、煤流开关、倾斜开关、撕裂开关、皮带输送装置控制柜、声光报警器等工控电器，集开发、制造、销售与一体。，免设置、调试，安装简单。替代普通旋转探测器时反应快。
2、非接触探测器，无运动部件、无磨损、安全寿命长、维护费用低。
3、两线制，继电器（或接触器）作负载，可提供隔离无源触点信号给计算机；也可直接串接在接触器的自保触点中用于设备保护。正常旋转时继电器（或接触器）吸合。
4、DHJY-Ⅰ型打滑开关的电源范围宽，打滑开关是一种经济、可靠性强、对轴转速及其他旋转装置简单通用的监测装置，当检测到目前转速信号低于或高于正常转速范围，开关输出一组开关信号，以供报警或停机。打滑开关无运动部件、无磨损、安全寿命长，一体化结构，集中的控制装置，设定或故障检修简单。外壳彩用防水防尘的设计两螺固定壳体，可直接安装在恶劣环境中使用。面板操作说明打滑开关是气动元件、矿用电器、接近开关、光电开关、霍尔传感器、磁性开关、速度传感器、齿轮传感器、两级跑偏开关、双向拉绳开关、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、打滑开关、堆煤开关、煤流开关、倾斜开关、撕裂开关、皮带输送装置控制柜、声光报警器等工控电器，集开发、制造、销售与一体。，驱动能力强，能直接驱动40A以内的接触器。

5、配有状态指示。设备正常运行时，指示灯“闪烁”；慢转或停机时，指示灯“亮

打滑开关欠速开关DHJY-I安装说明：

先将固定支架焊在输送机的横梁上；再将支臂用销轴、开口销连接在支架上。

安装后应满足下述要求：

打滑检测装置胶带运行方向顺向防止，打滑开关：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，触轮距胶带边缘200-300mm

感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）
