产品名称：无源打滑开关GRB-42630

产品型号：GRB-42630

所属类别：打滑开关 > 打滑检测装置

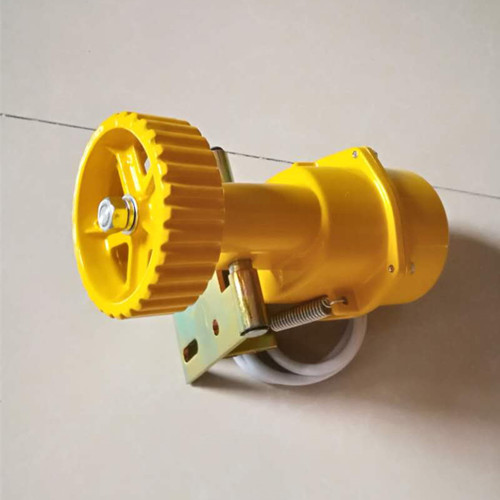

无源打滑开关GRB-42630

本机用于带式输送机运行中胶带与主动滚筒出现打滑（失速）故障。可防止由于打滑所造成的严重事故的发生，本机还可用于多条带式输送机的连锁启动和停机，低速抱闸或超速保护等。使现场操作简单化提高了安全性。在钢铁、电力、煤矿及港口等有带式输送机的行业得到广泛的应用。

无源打滑开关GRB-42630工作原

速度检测器水平安装在上行胶带和下行胶带间的输送机支架上，使触轮与胶带表面有一定的压力防止触轮跳动而产生的误动作。GRB-42630口型速度检测器无需工作电源即可工作，当胶带机运行速度低于本产品的设定值时，检测器中的继电器动作输出控制信号，速度可任意调节。

无源打滑开关GRB-42630结构特性

本机由触轮、脉冲盘、电子脉冲开关、壳体等组成。

安装方便，使用安全，非接触欠速（打滑）开关是一种经济、可靠性强、对轴转速及其它旋转装置简单通用的监测装置。当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号，以供报警或停机。外壳采用防水防尘设计可直接安装在恶劣环境中使用。非接触接近探测器，寿命长、维护费用低，两螺栓固定，确保安装简单，一体化结构，集中的控制装置，设定或故障检修简单，无运动部件、无磨损、安全寿命长。，由于安装在回程胶带的上面。整机运行平稳，且避免了老式产品出故障时对胶带的损伤。

壳体采用铝合金制造，表面采用静电喷漆覆工艺，产品名称：打滑检测器，打滑开关，皮带机专用打滑开关，输送带速度检测器可用于DH02E-1-WW输送皮帶运行速度的监测，当被监测的运输皮带的运行速度低于预先设定值时，它能发出报警或停机信号，可有效地避免事故的发生和扩大。打滑开关可应用于冶金、煤炭、矿山、水泥、电力、粮食等行业的皮带运输机中，是物料输送系统中实现自动控制所不可缺少的监控装置。，漆膜均匀，附着力强。

整机防护等级较高，打滑开关HQZS-001SPT/D是一种费用低。可靠性强、对轴转速及其他旋转装置简单通用的监测装置。打滑开关放置在防风雨的密封、抗腐蚀外壳内，允许暴露在恶劣环境中工作。非接触接近探测器，寿命长、维护费用低.两螺栓固定，确保安装简单一体化结构，集中的控制装置，设定或故障检修简单无运动部件、无磨损、安全寿命长。打滑开关启动延迟,旋转设备起动过程中尚未达到工作速度时，10秒钟延迟报警。，可达IP66,适宜恶劣条件下工作

使用安装  无源打滑开关GRB-42630

先将固定支架焊在输送机的横梁上，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。，再将支臂用销轴、开口销连接在支架上。

安装后应满足下述要求：

打滑检测装置按胶带运行方向顺向放置，触轮距胶带边缘200-300mm.

技术参数

使用环境条件

温度环境：-30℃-+75℃；

相对湿度：不大于80%；

主要技术参数

工作电压：AC220V±10% AC24V

测速范围：0。5m/s-5.0m/s

开关形式：常闭型、常开型

输出方式：带负载能力为WC 380V 2A或DC12-50V,因输出用于直流或交流条件，2A(适用用阻性或感性负载）

防护等级IP55

重量：4.5kg

接点方式

本机出厂时已配电缆线，接线方式参照标牌所标线色。
