产品介绍

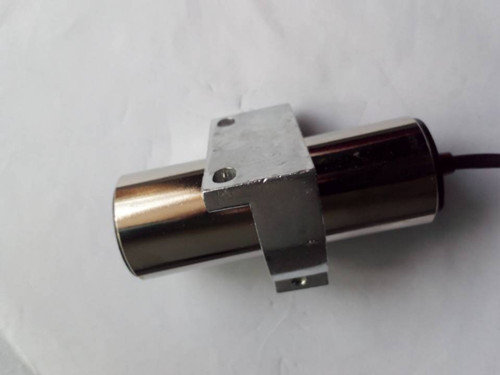

产品名称：旋转探测仪 打滑开关RD-Ⅱ

产品型号：RD-Ⅱ

所属类别：打滑开关 > 速度打滑开关

旋转探测仪 打滑开关RD-Ⅱ

产 品 说 明

RD-II-型旋转探测仪采用卓信电气传感器的先进技术和国内速度传感器的实际应用开发而成(又名速度传感器、低速开关、速度开关、打滑开关)。本产品主要用于皮带输送机、提升机、螺旋输送机、研磨机、破碎机、泵、离心干火机、搅拌机和除尘器等转动设备，对皮带打滑、皮带断裂、卡转、慢转、动轴剪切和过载、传动链(带)脱落等机械故障能及时处理，起到保护设备减少损失。





工作原理

旋转探测仪不同于接近开关主要区别在于内部装有延时电路，他可根据被动轴不同的转速调整内部延时来达到保护设备的卡死堵转，旋转探测仪安装在被动轴上如图1他是通过装在被传动轴上的检测片，利用电磁感应的原理给速度开关脉冲信号（当检测片转动到离速度开关4-8毫米距离时为一个脉冲），以图一为例：通电瞬间速度开关通过串连的继电器使继电器吸合延时为设定的秒数，打滑开关使用安装：感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）注：有些输送机从动轮无法安装的，打滑开关可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，打滑开关在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯连接方式：接线方式参照标牌所标线色。，设备被动轴转动一圈需要给速度开关两个脉冲，打滑检测器安装使用与接线安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，如果速度开关设定在8秒，设备转动一圈小于8秒，速度开关通过串连的继电器无动作（继电器保持吸合），当设备转动一圈大于8秒，速度开关认为已发生卡死堵转，通过串连的继电器使电继器跳脱(继电器断电)，保护设备

旋转探测仪 打滑开关RD-Ⅱ特点

非接触，无运动部件、无磨损、安全寿命长、维护费用低、适用于环境恶劣的现场。
一体化结构，免设置、调试，安装简单。
体积小、重量轻、寿命长

旋转探测仪 打滑开关RD-Ⅱ

技术参数

工作电源：220VAC±15％

负载电流：≤5A

绝缘电阻：＞500MΩ

输出信号：开关量信号

环境温度：-20℃~+60℃

环境湿度：≤90%

外型尺寸：Φ38×115mm

重    量：0.5Kg

防护等级：IP66

检测速度范围：1~200转/分

跳脱时间：5秒

响应时间：<2mS

检测间距H2：≤8mm

小安全工作距离H1：≥20mm

安装说明

所有的传动装置、如螺旋输送机、提升机、皮带输送机，拉链机、破碎机等都应在其被传动处(机器尾端)进行安装，见图一。

注意：图一中旋转探测仪的安装位置视具体情况而定，不必拘泥于此图，打滑开关HQZS-001SPT/D是一种费用低。可靠性强、对轴转速及其他旋转装置简单通用的监测装置。打滑开关放置在防风雨的密封、抗腐蚀外壳内，允许暴露在恶劣环境中工作。非接触接近探测器，寿命长、维护费用低.两螺栓固定，确保安装简单一体化结构，集中的控制装置，设定或故障检修简单无运动部件、无磨损、安全寿命长。打滑开关启动延迟,旋转设备起动过程中尚未达到工作速度时，10秒钟延迟报警。，在不影响正常工作的前提下只要满足“单位时间内给探头间隔均匀的脉冲信号”这个条件即可。

机械安装工序：

拆下端盖，在端盖中心钻≥Φ12孔，在端盖下部钻Φ5.l孔、攻丝M6(与旋转探测仪支架两孔相配套加工)后用螺丝固定端盖与支架

在轴头上钻Φ5.1孔，攻丝M6、深10-15mm旋紧双头螺杆

装端盖

装检测片，H1≥20mm并用螺母固定

安装旋转探测仪、调整H2=4mm

两级跑偏开关XLPP-II

磁性开关D-M98

跑偏开关HFKP1-12-30 450V

接近开关GS-TB02 DC24V

拉绳开关XD-TA-2;5A-F 220V

接近开关CS1-F

传感器;位置LJ38A4-18-J/EZ

打滑开关XSA-V 12801

旋转探测仪 打滑开关RD-Ⅱ

接近开关FA12-4NA

，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。
