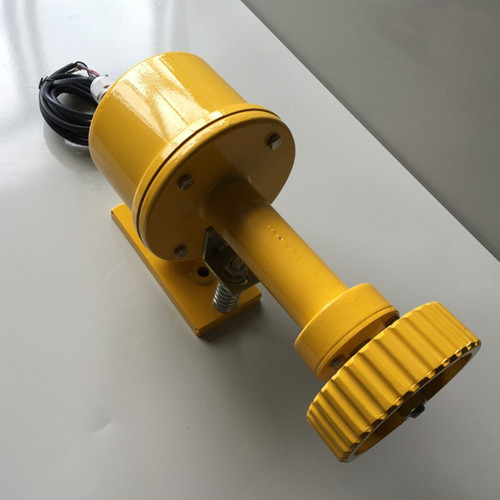

产品型号：XY21-Y1
XY21-Y1打滑开关适用场所
适用于对输送机带速进行实时检测的煤矿行业、电力行业、粮食等行业。
XY21-Y1打滑开关主要特点：
1、智能型，产品名称：打滑检测器，打滑开关，皮带机专用打滑开关，输送带速度检测器可用于DH02E-1-WW输送皮帶运行速度的监测，当被监测的运输皮带的运行速度低于预先设定值时，它能发出报警或停机信号，可有效地避免事故的发生和扩大。打滑开关可应用于冶金、煤炭、矿山、水泥、电力、粮食等行业的皮带运输机中，是物料输送系统中实现自动控制所不可缺少的监控装置。，一体化结构，免设置、调试，安装简单。替代普通旋转探测器时反应快。
2、非接触探测器，无运动部件、无磨损、安全寿命长、维护费用低。
3、两线制，继电器（或接触器）作负载，可提供隔离无源触点信号给计算机；也可直接串接在接触器的自保触点中用于设备保护。正常旋转时继电器（或接触器）吸合。
4。打滑开关的电源范围宽，驱动能力强，能直接驱动40A以内的接触器。
XY21-Y1打滑开关===打滑检测装置===打滑检测器
XY21-Y2打滑开关===打滑检测器===打滑检测仪
XY21-Y3打滑开关===速度检测器===打滑检测装置
XY21-Y1打滑开关参数
1、检测模式：非接触式；
2、适应检测带速：0∽9.99米/秒；
3、可检测速度打滑率：0∽100%；
4、速度测量误差：< 0.1米/秒；
5、继电器运行寿命：10万次；
6、触点容量：AC220V 3A；
7、供电电压：AC220V 50Hz；
8、使用环境温度：-25°+65℃
9、转速显示范围：0∽9.99米/秒；
10、传感器防护等级：IP67；
安装说明：
先将固定支架焊在输送机的横梁上；再将支臂用销轴、开口销连接在支架上。
安装后应满足下述要求：
打滑检测装置胶带运行方向顺向防止，触轮距胶带边缘200-300mm
感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）
注：有些输送机从动轮无法安装的，可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯
本公司专业生产接近开关，光电开关，打滑检测器安装使用与接线安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，磁性开关，拉绳开关，跑偏开关，打滑开关，倾斜开关，溜槽堵塞检测装置，打滑开关使用安装：感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）注：有些输送机从动轮无法安装的，打滑开关可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，打滑开关在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯连接方式：接线方式参照标牌所标线色。，纵向撕裂开关，料位开关，低速开关等皮带输送保护装置，产品规格齐全，质量保证，欢迎来电咨询采购。
，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。传真：0537-2228358
