产品名称：打滑开关ES-60-II

产品型号：ES-60-II

所属类别：打滑开关 > 非接触式打滑开关

打滑开关ES-60-II 打滑检测器

打滑开关ES-60-II|AC/DC220V 10A属于一种速度检测装置，它能够及时检测出皮带输送机的打滑故障，并发出报警信号，具有工作稳定性强，防护等级高等特点，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。，可广泛用于各种带式皮带运输系统。

打滑开关ES-60-II|AC/DC220V 10A用于带式输送机运行中胶带与主动滚桶出现打滑（失速）故障。可防止由于打滑所造成的严重事故的发生。

工作原理

盘随胶带运行而旋转时，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。，传感器的磁感应信号输入到控制电路中去，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。
当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。本开关可调整速度值

打滑开关ES-60-II还可以用于多条带式输送机的连锁启动和停机，低速抱闸或炒熟保护等，使现场操作简单化并提高了安全性。在钢铁、电力、煤矿及港口等有带式输送机的行业得到了广泛的应用。

打滑开关ES-60-II结构特性：
1.本机由控制箱与传感器两部份组成，控制箱采用密封措施，打滑开关：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，防法防水性能较好。传感器为磁电式，安装方便，可靠性高。
2.由于控制部份采用CMOS电路，温度适应性能较好。

带速传感器: 检测带速0.8～6.5m/s

可检测速度打滑率10％～50％

防护等级：IP65           是否防爆   否

供电电压 220V,50Hz

触点容量 220V,5A

一级打滑警告输出   一组常开触点，一组常闭触点供程控使用。

二级打滑报警输出   一组常开触点，一组常闭触点供停机使用。

1、工作电源：AC220V 频率 50-60Hz
2、温度范围：-20℃～+70℃
3、启动延时：约10秒钟
4、触点容量：240V/AC,3A,输出值一组常开,一组常闭
5、转速: 30-100转/分.

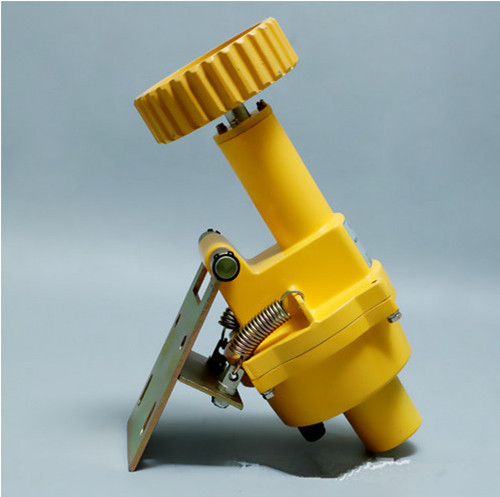

　触轮采用铸铁铸造，表面铣槽以耐磨打滑。

　铸铝外壳，连接处配有密封圈，具有较好的防水性。

　技术准确，工作稳定。

　计数开关的预置数可根据用户需要进行设置。

安装说明：

先将固定支架焊在输送机的横梁上；再将支臂用销轴、开口销连接在支架上。

安装后应满足下述要求：

打滑检测装置胶带运行方向顺向防止，触轮距胶带边缘200-300mm

感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）

注：有些输送机从动轮无法安装的，可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯
