产品名称：XS21-Y1打滑开关 电厂专用

产品型号：XS21-Y1

所属类别：打滑开关 > 打滑检测器

XS21-Y1打滑开关 电厂专用

打滑开关又名打滑检测器，打滑检测开关，山东卓信研制人员生产的打滑开关采用进口微动开关，防护等级IP67,具有防尘防水，广泛应用于输送系统中的胶带上,为胶带机的安全运行提供了可靠的检测手段.

工作原理

盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，打滑检测器安装使用与接线安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。
当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。

XS21-Y1打滑开关 电厂专用【山东卓信】

主要技术参数
1、工作电压 AC 220V/380V±10% 50Hz
2、输入信号 10mV～10V
3、测速范围 1.25m/s 1.6m/s 2.5m/s
4、整机功耗 <15W
5、触点容量 AC 380V 2A

工作电压：AC220V,检测速度范围:0.1~9.9米/秒,打滑率设定范围:20-30%

结构特性

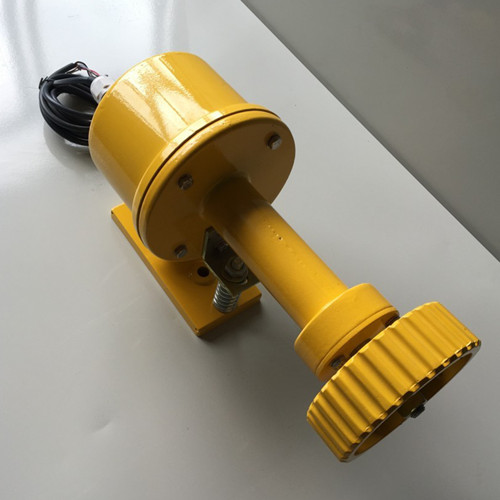

1、本机由触轮、脉冲盘、电子脉冲开关、壳体等组成，触轮采用铸铁制造，表面铣槽有耐磨打滑作用，壳体采用铝铸造，联接处配有密封圈，产品名称：打滑检测器，打滑开关，皮带机专用打滑开关，输送带速度检测器可用于DH02E-1-WW输送皮帶运行速度的监测，当被监测的运输皮带的运行速度低于预先设定值时，它能发出报警或停机信号，可有效地避免事故的发生和扩大。打滑开关可应用于冶金、煤炭、矿山、水泥、电力、粮食等行业的皮带运输机中，是物料输送系统中实现自动控制所不可缺少的监控装置。，即使本机减轻重量与较好防水性能。
2、本机内开关采用常闭型，若带速低于正常速度80%即可跳闸或停机。

XS21-Y1打滑开关 电厂专用

打滑开关选型原则及注意事项：
应该根据被检测带式输送机的实际运动速度选择测量范围相对应的产品。通常输送机正常运行时的皮带运行线速度约为2.5--4m/s，滚筒转速约为50--300rpm。除了同时分别检测滚筒转速和输送带速度并进行比较的对比式打滑开关之外，zui好选用可以自动避开皮带输送机启动时低速状态的产品。由于输煤皮带的打滑报警实际上是低速报警，所以在输送机启动过程中应该屏蔽打滑报警，可以采用输送机启动时延时检测的方法(即启动开始后延时一段时间，待皮带输送机达到正常转速后接通打滑开关工作电源)，但是实现起来比较麻烦。
有些产品可以自动避开输送机启动时低速状态：输送机启动的同时给打滑开关供电，打滑开关得电工作后延时一段时间后才开始正常检测皮带速度。尽量选择带实际速度显示并可以远程传送速度信号的产品。
打滑开关安装方法及注意事项：
根据不同的产品类型选择合适的安装方式。非接触式打滑开关应尽量安装在远离强电磁场干扰的位置，打滑开关使用安装：感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）注：有些输送机从动轮无法安装的，打滑开关可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，打滑开关在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯连接方式：接线方式参照标牌所标线色。，并罩上金属罩。打滑报警值的设定应该进行现场实测后设置。每个皮带输送机的速度参数一般都不相同，打滑开关HQZS-001SPT/D是一种费用低。可靠性强、对轴转速及其他旋转装置简单通用的监测装置。打滑开关放置在防风雨的密封、抗腐蚀外壳内，允许暴露在恶劣环境中工作。非接触接近探测器，寿命长、维护费用低.两螺栓固定，确保安装简单一体化结构，集中的控制装置，设定或故障检修简单无运动部件、无磨损、安全寿命长。打滑开关启动延迟,旋转设备起动过程中尚未达到工作速度时，10秒钟延迟报警。，实际的皮带运转速度还受到输送机安装方式及其结构的影响，所以必须逐一设置每条输送机的打滑开关的动作报警值。
