产品名称：DH-F2壁挂式打滑检测仪

产品型号：DH-F2

所属类别：打滑开关 > 打滑检测仪

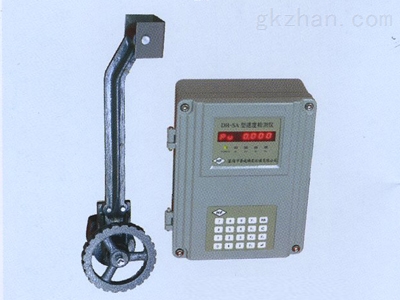

DH-F2壁挂式打滑检测仪

DH-F2壁挂式打滑检测仪主要功能

（1）本装置采用接近开关检测从动滚筒线速度（即输送带速度），打滑开关：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，为非接触式检测。

（2）控制仪表可显示输送带的即时带速和转速。

（3）控制仪表面板显示输送机运行状态：打滑、重打滑，打滑输出和重打滑输出。

（4）开关量输出：由继电器接点给出打滑和重打滑的报警信号。

（5）模拟量输出：4-20mA与上位机或可编程序控制器联网，参与集中控制。

（6）用户编程：用户可以随时输入或修改并且长期保存相关参数，以适应用户的不同设备和具体的工况要求。

DH-F2壁挂式打滑检测仪概述

输送带速度监控是带式输送机综合保护主要内容之一。DH-F2型非接触式胶带速度检测仪主要用于检测带式输送机在运行中出现的输送带与传动滚筒之间的打滑。本装置采用比较带式输送机额定速度和从动滚筒线速度（即输送带实际运行速度），检测输送带打滑的程度，及时发出报警及停机信号，防止输送带打滑造成事故和损失，亦可用于多条输送机联锁起动和停机。非接触式速度监控传感器安装在从动滚筒一端，与输送带不接触，避免了对输送带的损伤和接触不良造成的误差。本装置的主机为单片计算机系统，具有较高的智能化程度和可靠的工业性能。适用于煤矿、冶金、电力、化工、交通等行业。

DH-F2壁挂式打滑检测仪技术参数

 DH-F2型由主机(控制仪表箱)和非接触式传感器组成。

1.主机(控制仪表箱)

电源: AC 220V±10%

整机功率(含传感器): 10W

分辨率: m/s 小数点后有两位

开关量输出:轻打滑: 1常开、1常闭,重打滑:1常开、1常闭 继电器

接点容量: AC 380V 3A

模拟量输出: 4~20mA,对应0~Ve(额定速度)。如选用0.75~1.0mm2 3芯屏蔽电 缆,连接传感器和主机,距离可达1公里,这样可以使主机与上位机距离较近,便于 模拟量传输。

相对湿度: 90%(25℃时)。

2.传感器 工作温度: -30~+40℃;

防护等级: IP67;

相对湿度: 95%(25℃时);

传感器作用距离: ≤7mm。

DH-F2壁挂式打滑检测仪外型尺寸为350×260×200mm。

DH-F2壁挂式打滑检测仪用户编程 编程内容及单位 l P输送带额定运行速度: m/s l L

从动滚筒直径: m l A

打滑设定值: % l C

打滑延时时间: 0-9 s l E

重打滑设定值: % l F

重打滑延时时间: 0-9 s l H

带式输送机设定起动延时时间:0-240 s

编程方法

装置接通电源后,按[ 设定]键,即可进入用户编程状态,窗口显示“P 0. 0 0”, 且闪动位为有效调整位,按[增加]键,在该位输入数据,从0→9→0循环变化。如果需要改动该位,按[移位]键。按[选项]键P→L→A→C→E→F→H→P循环变化,可对以上7项编程内容,进行编程。全部数值确定后,必须按[设定]键进行确认存储,所设数值才能存入计算机系统中,装置才能正常运行。并回到“0. 0 0”或“0 0 0.0”待工作状态。“0. 0 0”为显示实测带速。“0 0 0.0” 为显示实测转速。按[带速/转速]键可转换。
