产品名称：DH-II打滑检测装置

产品型号：DH-II

所属类别：打滑开关 > 打滑检测装置

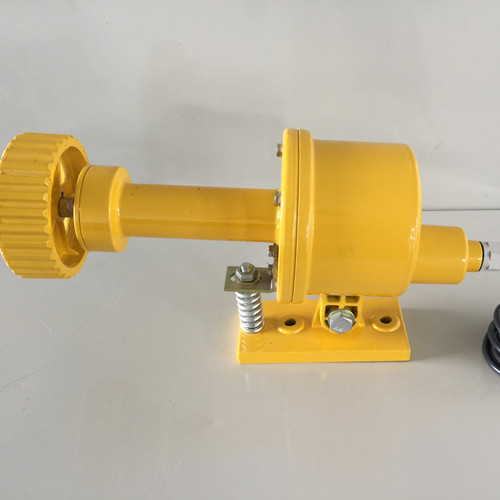

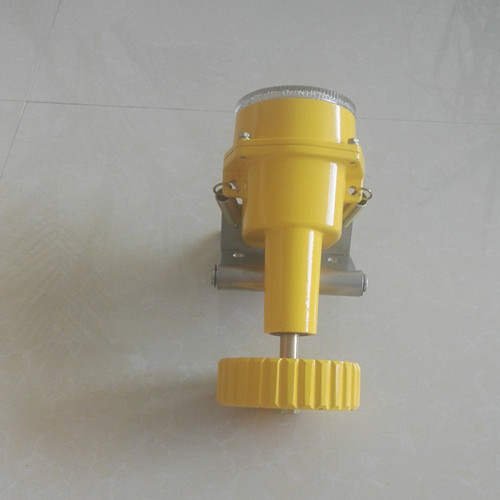

DH-II打滑检测装置

DH型打滑检测装置的工作原理是：在胶带机的非工作面上安装一个压带轮，当胶带机运行时，带动压带轮转动，再经过传动机构带动铁芯转动（铁芯装在一个圆形的磁极内），产生电磁力，使磁极转动，压迫动触头使触点闭合，胶带机可以继续运行。当带速低于预先设定值时（即胶带打滑），电磁力减小使触点打开，显示打滑并停止胶带运行。该套监测装置实际使用不理想，分析原因如下：①装置安装在回程皮带上保养困难。②胶带上下角度变化大，振动也比较剧烈，经常会造成检测不良而停机。
　针对上述情况，我们经过仔细研究的认为，胶带的运行是靠胶带和驱动滚筒、改向滚筒（也叫张紧滚筒）之间的摩擦力带动的。当胶带打滑时，打滑开关HQZS-001SPT/D是一种费用低。可靠性强、对轴转速及其他旋转装置简单通用的监测装置。打滑开关放置在防风雨的密封、抗腐蚀外壳内，允许暴露在恶劣环境中工作。非接触接近探测器，寿命长、维护费用低.两螺栓固定，确保安装简单一体化结构，集中的控制装置，设定或故障检修简单无运动部件、无磨损、安全寿命长。打滑开关启动延迟,旋转设备起动过程中尚未达到工作速度时，10秒钟延迟报警。，打滑检测装置不起作用，驱动滚筒仍然转动（因为驱动滚筒是由电机通过减速机直接驱动），改向滚筒的转速就会随着变慢或停止，就可能造成皮带摩擦着火、拉断、撕裂等重大事故的发生。因此，如果能够检测出改向滚筒的转速，与胶带的转速相比较，那么就能判断出胶带是否打滑。

DH-II打滑检测装置应用范围
　在实际使用的过程中，我们发现：经过不断的完善，打滑开关：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，这种检测装置不仅可以用作胶带打滑保护，还可以用来监测胶带断带、过载、驱动装置故障等，应用范围非常广。我们使用的带式输送机，由电机、液力偶合器、减速器、驱动滚筒、导向滚筒、胶带等组成，并且有上一级给料系统。通过分析电机和速度传感器的实时状态，就可掌握胶带的瞬时运行情况。DH-II打滑检测装置，山东卓信，现货供应，厂家直销。

例如：如果电机启动信号输出后，电机运行信号和驱动、导向滚筒转动信号没有输入，说明可能是电机电气控制回路故障，应立即停机检查；如果电机启动信号输出后，运行信号输入，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。，但驱动、导向滚筒转动信号没能输入，那么可能是胶带驱动装置故障（电机故障、液力偶合器无液、减速器断轴等），非接触欠速（打滑）开关是一种经济、可靠性强、对轴转速及其它旋转装置简单通用的监测装置。当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号，以供报警或停机。外壳采用防水防尘设计可直接安装在恶劣环境中使用。非接触接近探测器，寿命长、维护费用低，两螺栓固定，确保安装简单，一体化结构，集中的控制装置，设定或故障检修简单，无运动部件、无磨损、安全寿命长。，应停止上一级给料，检查驱动装置；如果电机运行信号、驱动滚筒转动信号输入，无导向滚筒转动信号，那么胶带可能打滑、断带，胶带立即停止检查；如果胶带在输送物料过程中，电机运行信号和驱动滚筒转动信号输入，导向滚筒转动没有输入，那么胶带除了可能打滑、断带外，还可能过载，应立即暂停上一级给料后，停机检查。
　可以看出，在胶带系统中，特别是在PLC控制的多级给料运输系统中，通过安装在不同滚筒上各个特殊接近传感器的信号以及PLC中与胶带运行状态相关的各种输入输出信号，再根据可能出现的各种胶带故障情况编写相应的闭锁程序，就可对胶带起到明显的保护作用，能有效地防止重大事故的发生。

    打滑开关用于对输送机带速进行检测的新型装置．对带速进行实时检测．已广泛应用干输送系统中胶带上，为胶带机的安全运行提供了可靠的检测手段。
DH-II打滑检测装置、皮带机输送保护DH-I
