产品名称：DH-SA1速度监控仪

产品型号：DH-SA1

所属类别：打滑开关 > 打滑检测仪

发布时间：2018-05-28

已获点击：180

价格：2850

测量范围：广泛

频率响应：50Hz

非线性：速测传感器

工作温度：-25--75

供电电压：AC220V

工作电流：5A

噪音：无

输出阻抗：A

重量：3,75

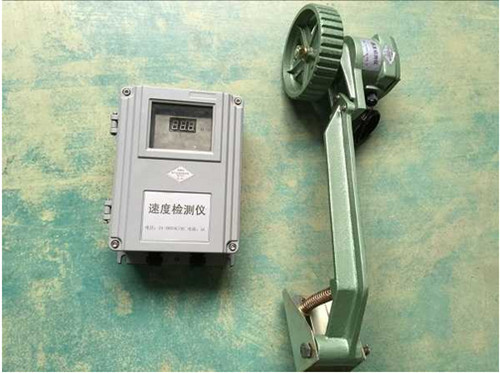

DH-SA1速度监控仪

本产品适用于监测带式输送机在运行中出现的胶带与滚筒之间的打滑，防止打滑造成的恶性事故，打滑开关是一种经济、可靠性强、对轴转速及其他旋转装置简单通用的监测装置，当检测到目前转速信号低于或高于正常转速范围，开关输出一组开关信号，以供报警或停机。打滑开关无运动部件、无磨损、安全寿命长，一体化结构，集中的控制装置，设定或故障检修简单。外壳彩用防水防尘的设计两螺固定壳体，可直接安装在恶劣环境中使用。面板操作说明打滑开关是气动元件、矿用电器、接近开关、光电开关、霍尔传感器、磁性开关、速度传感器、齿轮传感器、两级跑偏开关、双向拉绳开关、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、打滑开关、堆煤开关、煤流开关、倾斜开关、撕裂开关、皮带输送装置控制柜、声光报警器等工控电器，集开发、制造、销售与一体。，该产品还可用于多条胶带机连锁或停机，低速检测或超高速检测。

主要结构特征：本产品由检测头和控制箱组成，控制箱由电路板、面板、显示器、拨码开关及接端子组成，控制箱安装尺寸为260mm×240mm。

DH-SA1速度监控仪工作原理：本产品在工作过程中是传感头把所检测的带速变成脉冲信号送入控制箱内、计数电路在单位时间内计数，然后同预置的带速相比较做出大于或小于的判断，如果胶带运行速度大于预置胶带的带速，则使控制继电器吸合（面板绿灯亮），此时胶带运行速度正常。如果胶带运行速度小于预置的带速则使使控制继电器释放（面板红灯亮），打滑开关：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，此时胶带低速打滑。

技术指标：

检测带速范围：0－9.99米/秒；

工作电压：AC220V50Hz；

接点容量：AC220V5A；

整机消耗功率：10W；

输出方式：有两组继电器输出；

传感头与控制箱距离不大于100米

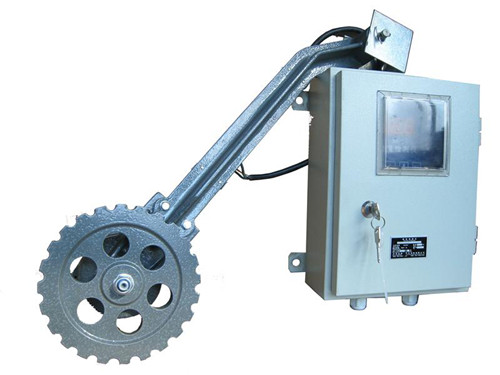

DH-SA1速度监控仪 打滑检测仪

本产品控制箱应安装在胶带机机架上或距检测头较近的墙壁上（不能大于100米）。传感头安装在胶        带机下皮带上面且皮带运行比较平稳处。如图1所示。

接线：本产品控制箱内有接线图，按箱内接线端子1－11从左至右排列。将传感头三芯电缆按线号1、2、3，接在箱内端子1、2、3位置上，不能接错。端子4、5为第一路常开输出，4、6为第一路常闭输出，7、8为第二路常开输出，7、9为第二路常闭输出，10、11为本机供电输入端子（220V）。以上开关量输出信号为本机正常工作时输出状态。

在控制箱面板上有两组按键式拨码预置开关，左为一路设定，同时对应输出1，右为二路设定，同时对应输出2，在设定胶带打滑值时，设定值要低于标准带速值，才能达到检测目的。例：胶带正常运行速度为2.50米/秒，设定打滑率为20％，这时拨码开关应按到200，当胶带速度下降到2.00米秒时，则继电器有一输出信号，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，设定时只要低于标准带速值，打滑开关HQZS-001SPT/D是一种费用低。可靠性强、对轴转速及其他旋转装置简单通用的监测装置。打滑开关放置在防风雨的密封、抗腐蚀外壳内，允许暴露在恶劣环境中工作。非接触接近探测器，寿命长、维护费用低.两螺栓固定，确保安装简单一体化结构，集中的控制装置，设定或故障检修简单无运动部件、无磨损、安全寿命长。打滑开关启动延迟,旋转设备起动过程中尚未达到工作速度时，10秒钟延迟报警。，即可达到检测目的。

如果将本产品用于检测胶带超速检测时，请将预置码开关按到超速值即可。有两路输出如用户使用一路输出时请将另一路拨码开关按到大于标准带速值，这样可降低本产品使用功率。
