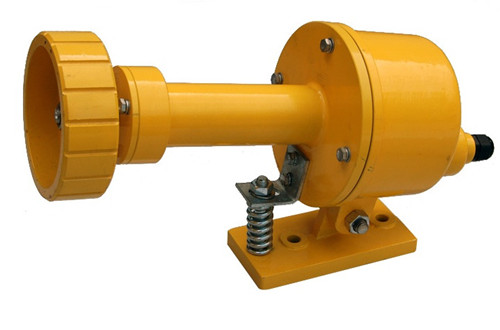

产品名称：打滑检测器 速度检测器SJ-II

产品型号：SJ-II

所属类别：打滑开关 > 打滑检测器

发布时间：2018-05-28

已获点击：171

详细说明

打滑检测器 速度检测器SJ-II

简介

速度检测器用于对输送机带速进行检测的新型装置，对带速进行实时检测，已广泛应用于输送系统中胶带上，为胶带机的安全运行提供了可靠的检测手段。

需水平安装在上行胶带和下行胶带间的输送机支架上，使触轮与胶带表面有一定的压力防止发生触轮跳动而产生的误动作。当触轮随胶带机运行而带动内的脉冲盘，在脉冲盘旋转时传感器的磁应信号输入到控制电路中去，经放大，然后进行计数。其计数值与预置数比较，判断胶带的带速，即：正常速度、打滑或超速等等。同时，执行电路输出相应的开关信号。

 山东卓信公司是以品质获得信任的砝码，是竞争致胜关键，是永无止境的追求，价值和尊严的起点。重视合同，规范运作，确保质量，服务优质，信誉承诺。

本公司承诺:诚信待人，我们是生产厂家，打滑开关使用安装：感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）注：有些输送机从动轮无法安装的，打滑开关可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，打滑开关在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯连接方式：接线方式参照标牌所标线色。，做的是批发生意，均以最低出厂家报价，没有暴利。低价位,高品质。1年品质保证。

物流：顺丰速运、申通快递、圆通快递、中通快递、天天快运、EMS邮政速运及全国公铁联运。

产品特点

 本机由触轮、脉冲盘、电子脉冲开关、壳体等组成，触轮采用铸铝制造，表面铣槽有耐磨打滑作用，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。，壳体采用铝铸造，联接处配有密封圈，即使本机减轻重量与较好防水性能

 本机内开关采用常闭型，若带速低于正常速度80%即可跳闸或停机

技术规格

 环境温度：-30℃～60℃

触点容量：AC220V / 500mA

测速范围：１～999r/min

开关形式：常闭型(或常开型)

防护等级：IP65

可  靠  性：50   万次
速度开关（打滑开关）调速说明

 拆开后盖,找到接近开关，接近开关后面里有一个指示灯（在出线的旁边），打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，指示灯旁边有个小旋钮;连接速度开关到皮带机上，设定皮带机上的运行速度，设定参数以每秒走多少米（例：1.25米/秒 ），运行皮带。当 指示灯亮时，表明皮带速度 > 速度开关 的调整值，调整小旋钮往顺方向调整        → ，直到红色指示灯灭； 反之，当 指示灯不亮时，表明皮带速度＜ 速度开关的调整值，打滑开关：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，调速小旋钮往逆方向调整          ←    直到指示灯亮。一般速度开关低于皮带开关的70-80%停机工作。例如，皮带以每秒1.25每秒走速，我们得把皮带调到80%，1.25*0.8=1米运行速度，现在在开始调我们的速度开关旋钮，以灯亮和灭为信号。调好就OK了，
