产品名称：打滑开关HQSD-C

产品型号：HQSD-C

所属类别：打滑开关 > 速度打滑开关

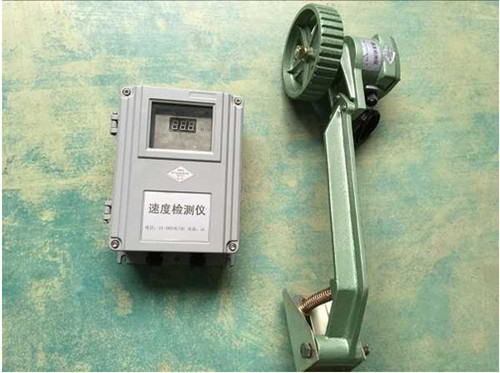

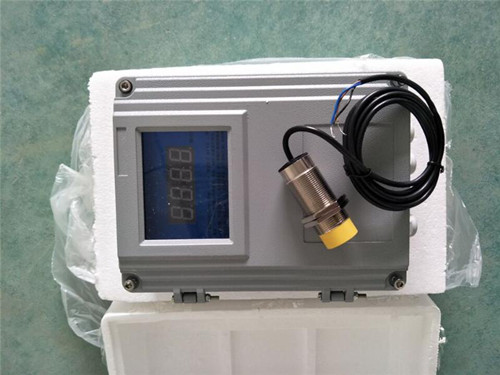

打滑开关HQSD-C

HQSD系列速度开关可广泛用于电力、冶金、煤炭、轻工、食品等行业的各种输料系统中的运输皮打滑检测，也可用于各种旋转机械的超速和过载欠速的检测，还可用于物体位移速度的变化检测等。

HQSD系列速度开关为被检测对象的自动化控制和安全运行提供了性能可靠，安装方便的信号检测手段。它可直接安装在从动筒或大直径的托辊边上，消除了皮带的任何打滑机会。

HQSD-A、HQSD-B皮带（测速）打滑控制器，是对输送机带速进行检测的新型保护装置，对带速进行实时检测，已广泛用于输送系统中的胶带上，为胶带机的安全运行提供了可靠的检测手段。本品选用铝合金浇铸而成，打滑开关：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，确保永不生锈。传感器由触轮、脉冲盘、电子脉冲开关等组成，触轮（从动盘）采用铸铁铸造表面铣槽以耐磨克服打滑之作用。是输送机带速进行实时检测的新型装置，为胶带机的安全运行提供了可靠的检测手段，我们同时供应DH-111打滑开关，HQSD-I速度开关、HQSD-II速度开关、HQSD-A打滑开关、HQSD-B测速传感器，HQSD-C打滑测速装置。

打滑开关HQSD-C动作原理

当触轮（从动盘）随胶带机运行而带动内脉冲盘，在脉冲盘旋转时传感器的磁应信号输入到控制电路中去，经触发、放大、输出，然后再进行计数。其计数值与预置数比较，判断胶带的带速，即：正常速度、打滑速度、超速速度等等。同时，执行电路输出相应的开关信号，达到监测目的。带速可根据用户提供而定，请用户在订购时给予注明，带宽与检测器无关。

速度开关工作原理：

本速度开关的输出信号由一个比较器处理Fr，被检测物体的运动产生一个振荡频率Fc。比较器Fr与被检测物体的频率Fc比较，打滑开关HQZS-001SPT/D是一种费用低。可靠性强、对轴转速及其他旋转装置简单通用的监测装置。打滑开关放置在防风雨的密封、抗腐蚀外壳内，允许暴露在恶劣环境中工作。非接触接近探测器，寿命长、维护费用低.两螺栓固定，确保安装简单一体化结构，集中的控制装置，设定或故障检修简单无运动部件、无磨损、安全寿命长。打滑开关启动延迟,旋转设备起动过程中尚未达到工作速度时，10秒钟延迟报警。，速度开关的开关电路输出在Fc＞Fr时，打滑检测器安装使用与接线安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，此时运行速度正常，无信号输出，当Fc＜Fr时发出打滑信号，回路继电器闭合或断开并使设备停机。HQSD系列速度开关一般适合监测低速问题，也就是检测物体运动速度低于开关予制速度时，引起开关发出打滑信号。

HQSD-B、HQSD-B皮带打滑检测开关技术参数
A·直流型：
工作电压DC：10-60V、 90-250V
输出电流Ⅰ：200mA
检测距离Sn：Ⅰ型：10mm Ⅱ型：15mm
转速频率Ⅰ型：6-150次/分钟
Ⅱ型：120-3000次/分钟
B·直流型：
工作电压AC：90-250V、380V
输出电流Ⅰ：300mA
检测距离Sn：Ⅰ型：10mm Ⅱ型：15mm
转速频率Ⅰ型：6-150次/分钟
Ⅱ型：120-3000次/分钟

HQSD-I、HQSD-II速度开关主要技术参数：

1.环境温度：-20～+50℃

2.相对湿度：不大于80%

3.工作电压：AC220V±10%

4.输入信号：10MV-10V

5.测速范围：20-999r/min

6.整体功耗＜15W

7.开关形式：常闭型

8.防护等级：IP67

使用环境与使用安装：

本套检测器允许环境温度在-20℃～+50℃，相对湿度不大于80%的条件下保持正常工作。本机应避免在起动和停止过程中投入使用，安装位置应选在胶带运行平稳处。

HQSD-B皮带打滑检测开关装配步骤

调整

调整开关频率

使用15圈的电位器

顺时针为开关频率增加

反时针为开关频率减少

皮带打滑检测开关结构特点：

1.本装置由触轮、脉冲盘、电子脉冲开关、壳体等组成，触轮采用铸铁铸造，表面铣槽以耐磨打滑作用；

2.壳体采用铝铸制造，联接处配有密封圈可使本机减轻重量和具有较好的防水性能。

3.本机内开关采用常闭型，打滑开关是一种经济、可靠性强、对轴转速及其他旋转装置简单通用的监测装置，当检测到目前转速信号低于或高于正常转速范围，开关输出一组开关信号，以供报警或停机。打滑开关无运动部件、无磨损、安全寿命长，一体化结构，集中的控制装置，设定或故障检修简单。外壳彩用防水防尘的设计两螺固定壳体，可直接安装在恶劣环境中使用。面板操作说明打滑开关是气动元件、矿用电器、接近开关、光电开关、霍尔传感器、磁性开关、速度传感器、齿轮传感器、两级跑偏开关、双向拉绳开关、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、打滑开关、堆煤开关、煤流开关、倾斜开关、撕裂开关、皮带输送装置控制柜、声光报警器等工控电器，集开发、制造、销售与一体。，若带速低于0.8即可跳闸或停机。
