产品名称：RH60防打滑测速装置安装接线图

产品型号：RH60、RH60-JC

所属类别：打滑开关 > 打滑检测装置

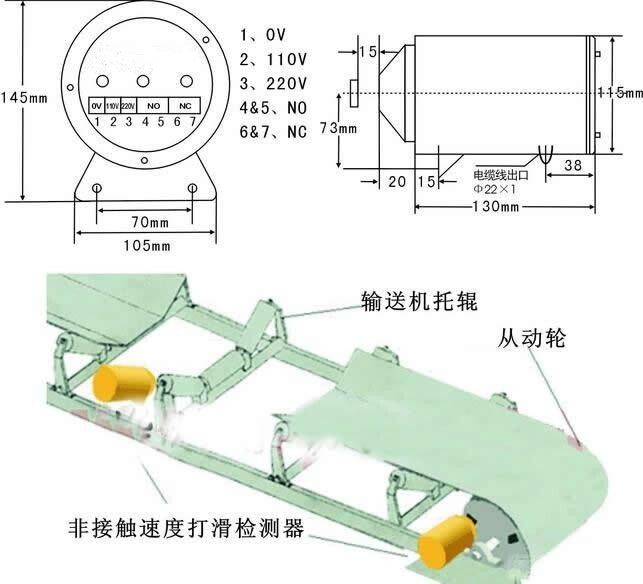

RH60防打滑测速装置安装接线图

RH60防打滑测速装置技术参数

工作电源电压：12-36V DC /220V AC

检测范围：脉冲:10-500Hz ；转速：0~3000rpm ；带速0.1-9.9米

检测状态：正常 / 打滑1、打滑2 / 停机 /4-20mA信号

开关与目标距离：5-12mm

开关数量：1组常开+1组常闭 / 1组4-20mA远传信号

触点容量：AC220V 50Hz 5A

输出延时：0-99秒

延时时间：10秒

防护等级：IP66 有良好的抗震动性，有较好的防水性

RH60防打滑测速装置结构特点

非接触接近探测器，打滑开关控测指示器：当速度范围在设定范围内时，继电器输出，led发亮有助与检测传感器或检查连接故障。由点亮变熄灭的位置，在顺时针方向旋转电位器1图（打滑率）即可。此电位器位置为脉冲信号设置值，当天关采集到脉冲信号值低于该设置值后，打滑开关输出开关信号报警。可根据实际使用要求增加打滑率圈数以达到检测重度打滑状诚。，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，寿命长、维护费用低两螺栓固定，确保安装简单一体化结构，集中的控制装置，设定或故障检修简单无运动部件、无磨损、安全寿命长。

RH60防打滑测速装置应用范围

各种旋转设备

RH60防打滑测速装置适用于对输送机带速进行实时检测的煤矿行业、电力行业、粮食等行业。

RH60防打滑测速装置工作原理

RH60防打滑测速装置是一种经济、可靠性强、对轴转速及其它旋转装置简单通用的监测装置。当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号，打滑开关使用安装：感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）注：有些输送机从动轮无法安装的，打滑开关可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，打滑开关在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯连接方式：接线方式参照标牌所标线色。，以供报警或停机。可对皮带打滑、欠速、皮带断带等状态进行检测，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，外壳采用防水防尘设计可直接安装在恶劣环境中使用。

可根据不同速度范围输出对应的4-20mA模拟量信号。

启动延迟,旋转设备起动过程中尚未达到工作速度时，10秒钟延迟报警。
