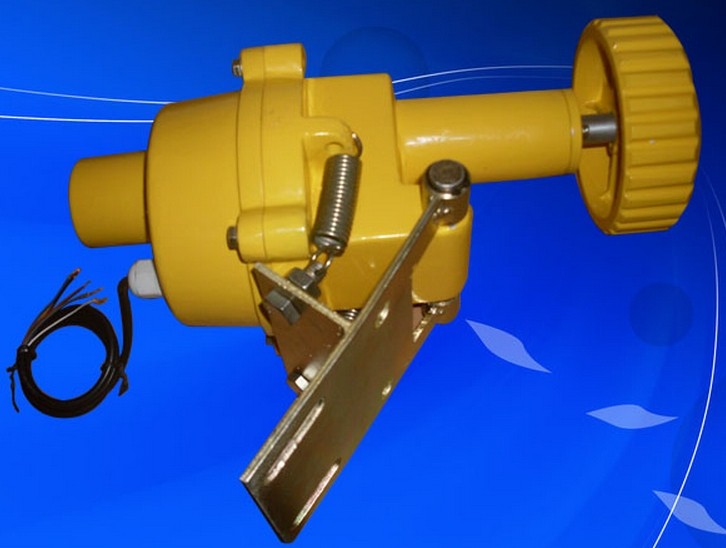

产品名称：JDK-1打滑开关，皮带打滑保护装置说明书

产品型号：JDK-1

所属类别：打滑开关

详细说明

JDK-1打滑检测装置工作原理

JDK-1打滑检测器使用说明书

皮带打滑检测器JDK-1生产厂家

JDK-1打滑检测器使用说明书，卓信电气公司现货销售打滑开关，拉绳开关，跑偏开关，撕裂开关等。

JDK-1打滑开关（速度传感器）是利用光栅旋转片在光电传感器中的转动，产生一系列脉冲信号，通过检测脉冲信号的高低，就可以检测出皮带机运行速度的高低。它适用于沼气、瓦斯和煤尘的矿井中，用作胶带低速打滑保护的速度传感器。

JDK-1打滑检测器工作条件

1大气压力：80～110KPa

2环境温度：0～+40℃

3相对湿度：≤95%（+25℃）

4有沼气及煤尘的煤矿井下，周围应无足以腐蚀金属和绝缘的流动性化学物质

5无剧烈振动和冲击的地方

JDK-1打滑检测器工作原理：
当触轮随胶带机运行而带动速度检测器内的脉冲盘，在脉冲盘旋转时传感器进行计数，其计数值与预置数比较，判断胶带的带速，即：正常速度、打滑或超速等。同时执行电路输出相应的开关信号。采用2线连接，直接与控制回路串连即可。
JDK-1打滑检测器结构特点：
触轮采用铸铁铸造，表面铣槽以耐磨打滑。
铸铝外壳，连接处配有密封圈，具有较好的防水性。
技术准确，工作稳定。
计数开关的预置数可根据用户需要进行设置。
JDK-1打滑检测器技术参数：
使用环境条件：环境温度：-15℃～+65℃
相对湿度：不小于80%
工作电压：AC 220V±10% 50HZ
整体功耗：<15W
测速范围：20～999转/分钟；带速 0.6～9.9米/秒
触点容量：二线开关 1A /220V ； 四线开关 5A/380V （购买时注明）
开关形式：常闭型（可选常开型）

防护等级：IP67

买家必读

收到货时，打滑开关是一种经济、可靠性强、对轴转速及其它旋转装置简单通用的监测装置，当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号，以供报警或停机。无运动邮件、无磨损、安全寿命长、一体化结构，集中的控制装置，设定或安装在恶劣环境中使用。打滑开关工作原理：打滑开关工作原理是比较所采集的脉冲信号值是否小于设置值，开关正常工作必须在诶检测的转动轮上提供一个采集脉冲信号的感应电。，无论包装是否破损，务必当面检查物品是否完好及缺少，有任何问题，打滑开关控测指示器：当速度范围在设定范围内时，继电器输出，led发亮有助与检测传感器或检查连接故障。由点亮变熄灭的位置，在顺时针方向旋转电位器1图（打滑率）即可。此电位器位置为脉冲信号设置值，当天关采集到脉冲信号值低于该设置值后，打滑开关输出开关信号报警。可根据实际使用要求增加打滑率圈数以达到检测重度打滑状诚。，立即与我取得联系。

本公司承诺:诚信待人，我们是生产厂家，做的是批发生意，均以最低出厂家报价，没有暴利。低价位,高品质。1年品质保证。

物流：顺丰速运、申通快递、圆通快递、中通快递、天天快运、EMS邮政速运及全国公铁联运。

购买需知：

本公司上传产品型号规格有限，打滑开关使用安装：感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）注：有些输送机从动轮无法安装的，打滑开关可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，打滑开关在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯连接方式：接线方式参照标牌所标线色。，产品型号规格有多种，详情请来电资询。
