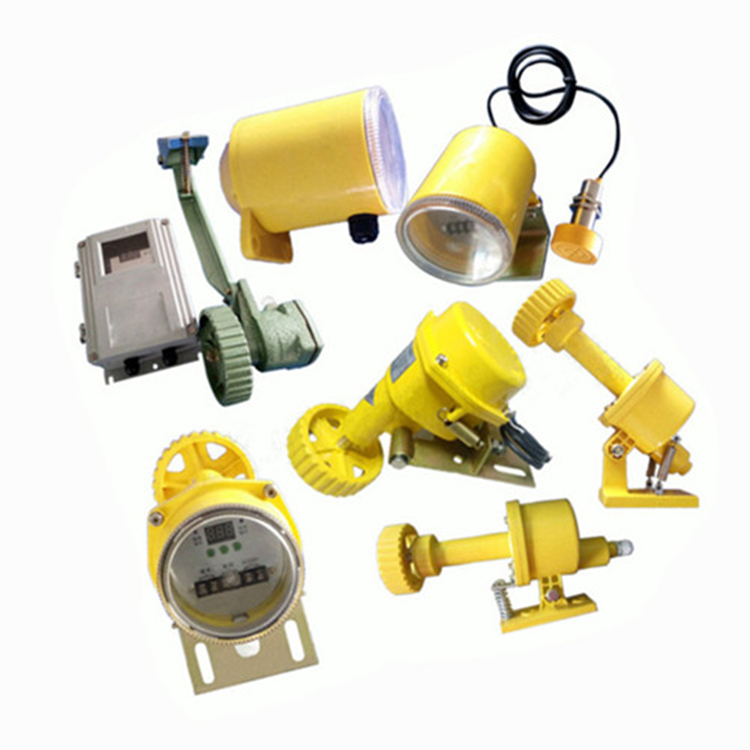

产品名称：DLQ-1，打滑开关,打滑检测器，测速开关

产品型号：DLQ-1、XLDH-F-I、XLDH-F-II

所属类别：打滑开关

详细说明

DLQ-1，打滑开关,打滑检测器，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，测速开关

DLQ-1，打滑开关，XLDH-F-II，JDK-1,打滑检测器，测速开关

皮带机输送保护，打滑开关使用安装：感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）注：有些输送机从动轮无法安装的，打滑开关可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，打滑开关在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯连接方式：接线方式参照标牌所标线色。，打滑测检器、XLDH-I、XLDH-II、XLDH-III、XLDH-F-I、XLDH-F-II、XLDH-F-III、XLDH-F-A、XLDH-F-S,打滑开关

     DLQ系列自适应打滑开关（又名堵转开关、低速开关、旋转探测器、），非接触感应原理检测“转动”，具有自适应能力——用于快转速的设备响应快；用于慢转速的设备响应慢。该产品对机械转动装置（提升机、斗提机、皮带机、链式输送机、螺旋输送机等）常出现的堵转、卡转、超载慢转、皮带打滑、转动链（带）脱落、转动轴断裂等电器、机械工艺出现的故障均能有效及时地停机处理，打滑开关使用安装：感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）注：有些输送机从动轮无法安装的，打滑开关可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，打滑开关在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯连接方式：接线方式参照标牌所标线色。，达到维护设备、保障生产的目的。广泛应用于水泥、煤矿、电力、粮食等行业。

    一、型号定义：
    DLQ—□

    1：两线制引线，交流220V工作电压
    2：两线制引线，直流15V—24V工作电压
    3：三线制引线，直流4.5V—24.5V工作电压

    二、主要特点：
    1、非接触探测，无运动部件、无磨损、安全寿命长、维护费用低。
    2、自动生成跳脱（断开）时间，转速快的设备上保护动作快。
    3、免设置、调试。一体化结构，防尘、防震。安装简单。
    4、既可用于设备保护，也可为工业控制计算机提供“转动”信号。
    5、配有状态指示灯。设备正常运行时，指示灯“慢闪”；停机时，指示灯“快闪”。

    三、技术参数：
    1、DLQ—1型：交流220V±22V供电电压，两线制接线，用配套供货的AC220交流继电器作负荷。
    DLQ—2型：直流15V—24V供电电压，两线制接线，用DC12V直流继电器作负载。
    DLQ—3型：直流4.5V—24.5V供电电压。三线制接线，直接提供高/低电平“转动/停转”信号给计算机;或直流继电器作负载。
    2、检测转速范围：（8～1500）转/分（转速低于8转/分时，可增加“信号生成点”）。
    3、断开时间：正常运转时一转时间的两倍，并限于（0.4～8）秒之间。堵转时，通电死区时间小于8秒。
    4、打滑开关检测距离：近距离间隔（1～8）mm。凸起部分的面越小，应靠得越近。
    5、加贴“信号生成点”时，薄片厚度：≥2mm。
    6、工作环境：温度-10℃～+50℃；湿度≤90﹪。
