产品名称：DH-III、DH-II非接触式打滑检测器

产品型号：DH-III、DH-II、XLDH-I、DH-I

所属类别：打滑开关

详细说明

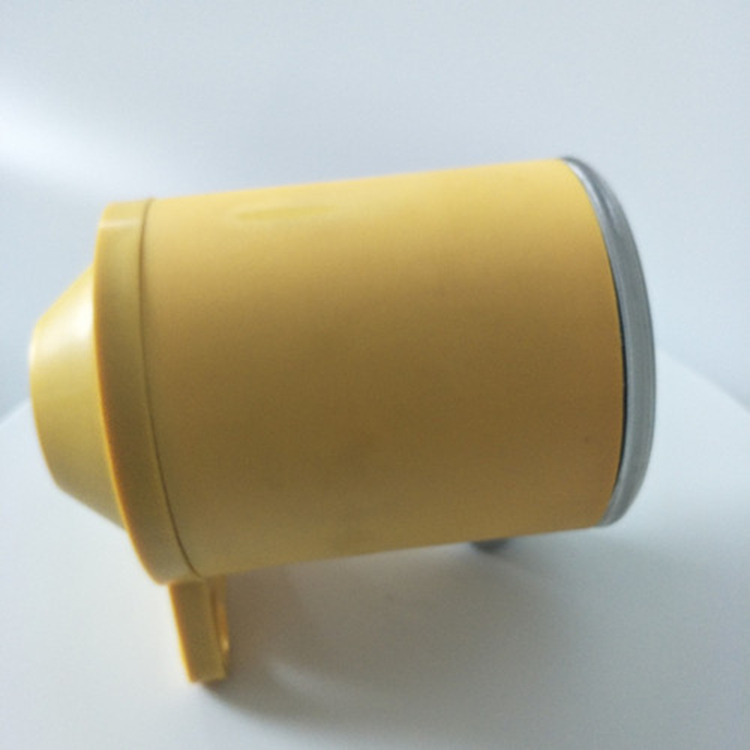

DH-III、DH-II非接触式打滑检测器

一、概述：

DH-III型打滑检测器，适用于检测带式输送机在运行中出现的胶带与主动滚筒之间打滑，防止打滑所造成的恶性事故，是一种对输送机带速进行实时检测的装置，已广泛应用于煤矿行业、电力行业、粮食等行业的输送机系统中胶带上，为胶带机的安全运行提供了可靠的检测手段。所以检测器的可靠性及检测精度大大提高，用户可按所设带速要求自行设定，并实现启动过程延时或启动过程自适应方式，使检测器更稳定，打滑开关是一种经济、可靠性强、对轴转速及其他旋转装置简单通用的监测装置，当检测到目前转速信号低于或高于正常转速范围，开关输出一组开关信号，以供报警或停机。打滑开关无运动部件、无磨损、安全寿命长，一体化结构，集中的控制装置，设定或故障检修简单。外壳彩用防水防尘的设计两螺固定壳体，可直接安装在恶劣环境中使用。面板操作说明打滑开关是气动元件、矿用电器、接近开关、光电开关、霍尔传感器、磁性开关、速度传感器、齿轮传感器、两级跑偏开关、双向拉绳开关、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、打滑开关、堆煤开关、煤流开关、倾斜开关、撕裂开关、皮带输送装置控制柜、声光报警器等工控电器，集开发、制造、销售与一体。，更可靠。

二、使用条件及技术参数

1.海拔高度低于2000m

2.环境温度：－35℃―＋60℃

 3.相对湿度：不大于95％

4.大气压力：80――110kpa

5.防护等级：IP67

6.工作位置：安装在改向滚筒上或带式输送机上胶带下面

 7.在胶带机起车或停机过程中检测器自行延时，带速正常开始检测。

 8.输出接点数量：一常开一常闭一组转换接点

 9.动作方向：双向

三、工作原理

检测器通过触轮与胶带紧密的接触，当触轮和运动的胶带以线速度运动时，打滑开关是一种经济、可靠性强、对轴转速及其他旋转装置简单通用的监测装置，当检测到目前转速信号低于或高于正常转速范围，开关输出一组开关信号，以供报警或停机。打滑开关无运动部件、无磨损、安全寿命长，一体化结构，集中的控制装置，设定或故障检修简单。外壳彩用防水防尘的设计两螺固定壳体，可直接安装在恶劣环境中使用。面板操作说明打滑开关是气动元件、矿用电器、接近开关、光电开关、霍尔传感器、磁性开关、速度传感器、齿轮传感器、两级跑偏开关、双向拉绳开关、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、打滑开关、堆煤开关、煤流开关、倾斜开关、撕裂开关、皮带输送装置控制柜、声光报警器等工控电器，集开发、制造、销售与一体。，本装置内部检测传感器由红外线收发光源不断遮挡，输出脉冲信号，由光电隔离后进入计数单元，同时又反映胶带的实际带速。胶带的运动信息通过红外线光电传感器输入单片机脉冲信号，单片机接到信息后进行运算判断处理，对运行的胶带失速情况进行监控，当运行的胶带速度低于正常速度的25-30％，发出一开关信号，用户可利用这一开关信号在自己的控制网络实现失速停机，防止由胶带打滑而造成的生产事故。

 打滑开关整体结构可以安装在胶带机的任意位置，触轮与胶带无磨损、反映速度快、精度高、误差小、安装调整方便等特点。

四、安装方法

1．本装置安装时，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。，可按下述要求并满足现场使用条件安装在带式输送机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。，且安装位置保证在振动最小和胶带抖动最小的地方。

2．安装要保证触轮轴线和胶带平行，且运动方向同胶带运行方向平行。

 3．用户可根据胶带机尺寸高度配置安装支架，安装时保证触轮和胶带面在弹性范围内，即支架和胶带面垂直即可。

五、使用与接线

    用户在使用DH-III型打滑检测器时，只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产加工的。由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供的调整办法适当的调整以切合实际正常工作状态。

XLDH-I、XLDH-II、XLDH-III、XLDH-F-I、XLDH-F-II、XLDH-F-III、XLDH-F-A、XLDH-F-S、DH-II,DH-III,DH-I、打滑开关
