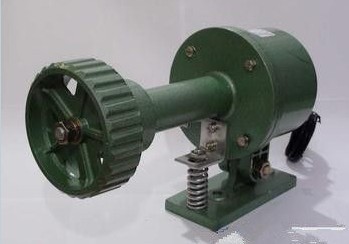

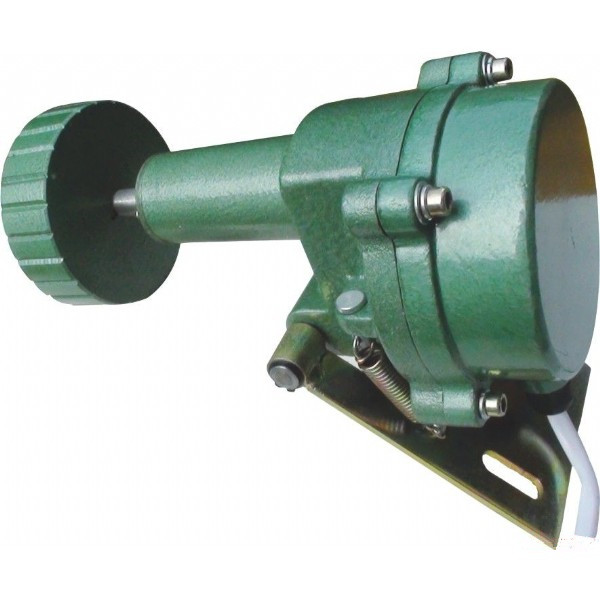

产品名称：XL-SJ-I打滑开关，打滑开关使用安装：感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）注：有些输送机从动轮无法安装的，打滑开关可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，打滑开关在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯连接方式：接线方式参照标牌所标线色。，速度打滑检测器

产品型号：XL-SJ-I、XL-SJ-II

所属类别：打滑开关 > 打滑检测器

XL-SJ-I打滑开关一种技术含量很高，功耗特低的智能检测器。它对能对胶带机工作过程中胶带速是否正常，进行准确的监控.

技术参数:

1、环境温度： -30℃ ~ 75℃ 湿度：不大于85%

2、工作电压：AC 220V±10%（或AC 380V）

3、触点容量：二线式传感器3A /220V

4、开关形式：常闭型；常开型

5、延时时间：10秒

6、测速范围：带速1.0米/秒—5.0米/秒

接线方式：

XL-SJ-Ⅰ速度打滑检测器内部采用二线式传感器开关，打滑开关：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，无直接提供触点信号（内置继电器除外），配合外部接触器或继电器工作。继电器的工作电压应与速度打滑检测器的工作电压一致。

概述：

Xl-SJ-Ⅰ型速度打滑检测器对输送机带速实时检测，打滑开关HQZS-001SPT/D是一种费用低。可靠性强、对轴转速及其他旋转装置简单通用的监测装置。打滑开关放置在防风雨的密封、抗腐蚀外壳内，允许暴露在恶劣环境中工作。非接触接近探测器，寿命长、维护费用低.两螺栓固定，确保安装简单一体化结构，集中的控制装置，设定或故障检修简单无运动部件、无磨损、安全寿命长。打滑开关启动延迟,旋转设备起动过程中尚未达到工作速度时，10秒钟延迟报警。，已广泛应用于输送系统中皮带上，为皮带机的安全运行提供 了可靠的检测手段。

安装与使用：

a) 速度打滑检测器安装在输送机上行皮带与下行皮带之间的输送机支架上，检测器触轮与空载的上行皮带应有较好的接触。

b) 速度打滑检测器的触轮无指定运行方向，可顺时针或逆时针运转。

c) 本机应避免在皮带启动和关机过程中使用，安装位置应选在皮带运行平稳处

工作原理：

Xl-SJ-Ⅰ型速度打滑检测器水平安装在上行皮带和下行皮带的输送机支架上，触轮与皮带表面有一定的压力从而防止发生触轮的跳动而产生误动作。触轮随着皮带机的运动而转动，从而带动内部的脉冲盘，在脉冲盘旋转时传感器的磁应信号输入到控制电路中，经处理放大，然后进行计数，其计数值与预置数比较，判断胶带的带速，即：正常速度、打滑或超速等。同时执行电路输出相应的开关信号。
