产品名称：SDJC-I、SDJC-II、打滑开关

产品型号：SDJC-I,SDJC-II,SDJC-III

所属类别：打滑开关

发布时间：2014-05-26

已获点击：397

品牌/商标：JIEHANG/杰航

企业类型：制造商

新旧程度：全新

原产地：温州

详细说明

SDJC-I、SDJC-II、打滑开关

SDJC-I、SDJC-II、SDJC-III、打滑测速开关

概述

   打滑开关用于对输送机带速进行线性检测的新型装置，对带速进行实时监测，打滑开关HQZS-001SPT/D是一种费用低。可靠性强、对轴转速及其他旋转装置简单通用的监测装置。打滑开关放置在防风雨的密封、抗腐蚀外壳内，允许暴露在恶劣环境中工作。非接触接近探测器，寿命长、维护费用低.两螺栓固定，确保安装简单一体化结构，集中的控制装置，设定或故障检修简单无运动部件、无磨损、安全寿命长。打滑开关启动延迟,旋转设备起动过程中尚未达到工作速度时，10秒钟延迟报警。，已广泛应用于输送系统中的胶带上，为胶带机的安全运行提供了可靠的检测手段。

◆型号含义

1、使用环境条件
   a、环境温度 -15℃～40℃
   b、相对湿度 不大于80％

2、主要技术参数
   a、工作电压 AC 220V±10％
   b、输入信号
   c、测速范围  20～999r/min
   d、整机功耗 <15W
   e、开关形式  常闭型

◆结构特点

1、本机由触轮、脉冲盘、电子脉冲开关、壳体等组成、触轮采用铸铁铸造，表面铣槽以磨护打滑作用。壳体采用铝铸造，联接处配有密封圈即使本机减轻重量与较好防水性能。
2、本机内开关采用常用型，若带速低于0.8既可跳闸或停机。
◆安装与使用

本机应避免在起动和停止过程中投入使用，安装位置应选在较运行平稳处。

◆工作原理

    当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时传感器的感应信号输入到控制电路中去，经放大、整形后进行计数，打滑开关是一种经济、可靠性强、对轴转速及其他旋转装置简单通用的监测装置，当检测到目前转速信号低于或高于正常转速范围，开关输出一组开关信号，以供报警或停机。打滑开关无运动部件、无磨损、安全寿命长，一体化结构，集中的控制装置，设定或故障检修简单。外壳彩用防水防尘的设计两螺固定壳体，可直接安装在恶劣环境中使用。面板操作说明打滑开关是气动元件、矿用电器、接近开关、光电开关、霍尔传感器、磁性开关、速度传感器、齿轮传感器、两级跑偏开关、双向拉绳开关、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、打滑开关、堆煤开关、煤流开关、倾斜开关、撕裂开关、皮带输送装置控制柜、声光报警器等工控电器，集开发、制造、销售与一体。，其计数值与预置数比较，判断胶带的带速，打滑开关控测指示器：当速度范围在设定范围内时，继电器输出，led发亮有助与检测传感器或检查连接故障。由点亮变熄灭的位置，在顺时针方向旋转电位器1图（打滑率）即可。此电位器位置为脉冲信号设置值，当天关采集到脉冲信号值低于该设置值后，打滑开关输出开关信号报警。可根据实际使用要求增加打滑率圈数以达到检测重度打滑状诚。，即：正常带速、打滑或超速等等。同时，打滑开关：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，执行电路输出相应的开关信号。

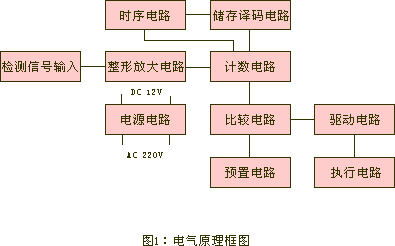

◆工作原理可参见图1

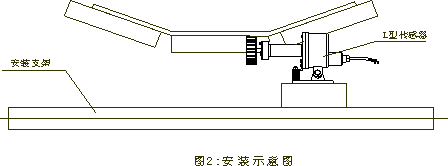

◆安装示意图可参见图2
