品牌 自营品牌 应用领域 化学品检测,石油/化工,地矿,能源,电子/电气/通讯/半导体
QZDH-II打滑开关 速度打滑简介
速度用于对输送机带速进行检测的新型装置，对带速进行实时检测，已广泛应用于输送系统中胶带上，为胶带机的运行提供了可靠的检测手段。
【详细说明】
QZDH-II打滑开关 速度打滑说明
QZDH-II打滑开关 速度打滑简介
速度用于对输送机带速进行检测的新型装置，对带速进行实时检测，已广泛应用于输送系统中胶带上，为胶带机的运行提供了可靠的检测手段。

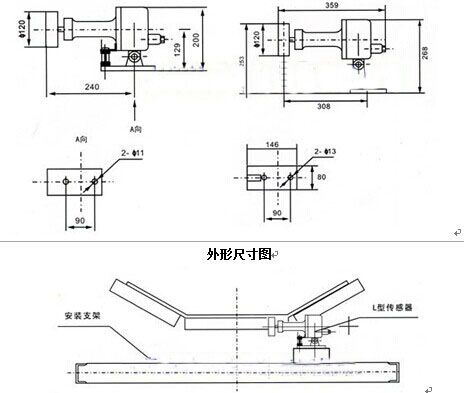

需水平安装在上行胶带和下行胶带间的输送机支架上，使触轮与胶带表面有一定的压力防止发生触轮跳动而产生的误动作。当触轮随胶带机运行而带动内的脉冲盘，在脉冲盘旋转时传感器的磁应信号输入到控制电路中去，经放大，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，然后进行计数。其计数值与预置数比较，判断胶带的带速，即：正常速度、打滑或超速等等。同时，执行电路输出相应的开关信号。
产品特点
本机由触轮、脉冲盘、电子脉冲开关、壳体等组成，触轮采用铸铝制造，表面铣槽有耐磨打滑作用，壳体采用铝铸造，联接处配有密封圈，即使本机减轻重量与较好防水性能
本机内开关采用常闭型，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，若带速低于正常速度80即可跳闸或停机
技术规格
环境温度：-30℃～60℃
触点容量：AC220V / 500mA
测速范围：１～999r/min
开关形式：常闭型(或常开型)
防护等级：IP65
可 靠 性：50 万次
速度开关（打滑开关）调速说明
拆开后盖,找到接近开关，接近开关后面里有一个指示灯（在出线的旁边），指示灯旁边有个小旋钮;连接速度开关到皮带机上，设定皮带机上的运行速度，设定参数以每秒走多少米（例：1.25米/秒 ），运行皮带。当 指示灯亮时，表明皮带速度 > 速度开关 的调整值，调整小旋钮往顺方向调整 → ，直到红色指示灯灭； 反之，当 指示灯不亮时，表明皮带速度＜ 速度开关的调整值，调速小旋钮往逆方向调整 ← 直到指示灯亮。一般速度开关低于皮带开关的70-80停机工作。例如，皮带以每秒1.25每秒走速，我们得把皮带调到80，1.25*0.8=1米运行速度，现在在开始调我们的速度开关旋钮，打滑开关控测指示器：当速度范围在设定范围内时，继电器输出，led发亮有助与检测传感器或检查连接故障。由点亮变熄灭的位置，在顺时针方向旋转电位器1图（打滑率）即可。此电位器位置为脉冲信号设置值，当天关采集到脉冲信号值低于该设置值后，打滑开关输出开关信号报警。可根据实际使用要求增加打滑率圈数以达到检测重度打滑状诚。，产品名称：打滑检测器，打滑开关，皮带机专用打滑开关，输送带速度检测器可用于DH02E-1-WW输送皮帶运行速度的监测，当被监测的运输皮带的运行速度低于预先设定值时，它能发出报警或停机信号，可有效地避免事故的发生和扩大。打滑开关可应用于冶金、煤炭、矿山、水泥、电力、粮食等行业的皮带运输机中，是物料输送系统中实现自动控制所不可缺少的监控装置。，以灯亮和灭为信号。调好就OK了，
