品牌
自营品牌
应用领域
化学品检测,石油/化工,地矿,电子/电气/通讯/半导体
当触轮随胶带机运行而带动速度内的脉冲盘，在脉冲盘旋转时传感器进行计数，打滑开关是一种经济、可靠性强、对轴转速及其他旋转装置简单通用的监测装置，当检测到目前转速信号低于或高于正常转速范围，开关输出一组开关信号，以供报警或停机。打滑开关无运动部件、无磨损、安全寿命长，一体化结构，集中的控制装置，设定或故障检修简单。外壳彩用防水防尘的设计两螺固定壳体，可直接安装在恶劣环境中使用。面板操作说明打滑开关是气动元件、矿用电器、接近开关、光电开关、霍尔传感器、磁性开关、速度传感器、齿轮传感器、两级跑偏开关、双向拉绳开关、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、打滑开关、堆煤开关、煤流开关、倾斜开关、撕裂开关、皮带输送装置控制柜、声光报警器等工控电器，集开发、制造、销售与一体。，打滑检测器安装使用与接线安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，其计数值与预置数比较，判断胶带的带速，即：正常速度、打滑或超速等。同时执行电路输出相应的开关信号。采用2线连接，直接与控制回路串连即可。
【详细说明】

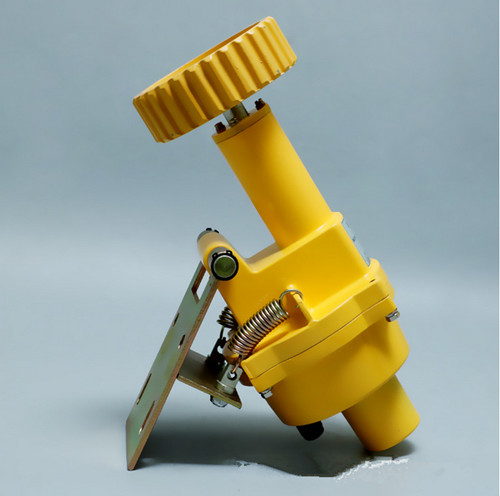

打滑开关DH-IIII320A工作原理
当触轮随胶带机运行而带动速度内的脉冲盘，在脉冲盘旋转时传感器进行计数，其计数值与预置数比较，判断胶带的带速，即：正常速度、打滑或超速等。同时执行电路输出相应的开关信号。采用2线连接，直接与控制回路串连即可。
结构特性 触轮采用铸铁铸造，打滑开关是一种经济、可靠性强、对轴转速及其他旋转装置简单通用的监测装置，当检测到目前转速信号低于或高于正常转速范围，开关输出一组开关信号，以供报警或停机。打滑开关无运动部件、无磨损、安全寿命长，一体化结构，集中的控制装置，设定或故障检修简单。外壳彩用防水防尘的设计两螺固定壳体，可直接安装在恶劣环境中使用。面板操作说明打滑开关是气动元件、矿用电器、接近开关、光电开关、霍尔传感器、磁性开关、速度传感器、齿轮传感器、两级跑偏开关、双向拉绳开关、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、打滑开关、堆煤开关、煤流开关、倾斜开关、撕裂开关、皮带输送装置控制柜、声光报警器等工控电器，集开发、制造、销售与一体。，表面铣槽以耐磨打滑。
铸铝外壳，连接处配有密封圈，具有较好的防水性。
技术准确，工作稳定。
计数开关的预置数可根据用户需要进行设置。
技术指标 环境温度：-15℃&mash; +65℃；相对湿度：不大于80
工作电压：AC 220V&plun;10<
测速范围：20 &mash; 999转/分钟；带速0.6 &mash; 9.9米/秒
整体功耗：<15W
触点容量：二线开关1A /220V； 四线开关/380V（购买时注明）
开关形式：常闭型（可选常开型）
防护等级：IP65有良好的抗震动性，有较好的防水性
打滑开关DH-IIII320A适用场所 适用于对输送机带速进行实时检测的煤矿行业、电力行业、粮食等行业
主要技术参数
a.工作电压 AC 220V/380V&plun;10 50Hz
b.输入信号 10mV～10V
c.测速范围 1.25m/s 1.6m/s 2.5m/s
.整机功耗 <15W
e.触点容量 AC 380V 2A
工作电压：AC220V,检测速度范围:0.1~9.9米/秒,打滑率设定范围:20-30
结构特性：
1.本机由控制箱与传感器两部份组成，控制箱采用密封措施，防法防水性能较好。传感器为磁电式，打滑开关HQZS-001SPT/D是一种费用低。可靠性强、对轴转速及其他旋转装置简单通用的监测装置。打滑开关放置在防风雨的密封、抗腐蚀外壳内，允许暴露在恶劣环境中工作。非接触接近探测器，寿命长、维护费用低.两螺栓固定，确保安装简单一体化结构，集中的控制装置，设定或故障检修简单无运动部件、无磨损、安全寿命长。打滑开关启动延迟,旋转设备起动过程中尚未达到工作速度时，10秒钟延迟报警。，安装方便，可靠性高。
2.由于控制部份采用CMOS电路，温度适应性能较好。
工作电源：AC220V 频率 50-60Hz
2、温度范围：-20℃～+70℃
3、启动延时：约10秒钟
4、触点容量：240V/AC,3A,输出值一组常开,一组常闭
5、转 速: 30-100转/分.
安装说明：
先将固定支架焊在输送机的横梁上；再将支臂用销轴、开口销连接在支架上。
安装后应满足下述要求：
打滑检测装置胶带运行方向顺向防止，触轮距胶带边缘200-300mm
感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上一厚度为7mm铁片作感应面。感应面面积大于开关感应面（出厂时已配感应面）
