粉尘防爆BNTC防爆打滑检测装置工作原理
当触轮随胶带机运行而带动速度内的脉冲盘，在脉冲盘旋转时传感器进行计数，其计数值与预置数比较，判断胶带的带速，即：正常速度、打滑或超速等。同时执行电路输出相应的开关信号。采用2线连接，直接与控制回路串连即可。
【详细说明】
粉尘防爆BNTC防爆打滑检测装置工作原理
当触轮随胶带机运行而带动速度内的脉冲盘，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。，在脉冲盘旋转时传感器进行计数，其计数值与预置数比较，判断胶带的带速，即：正常速度、打滑或超速等。同时执行电路输出相应的开关信号。采用2线连接，直接与控制回路串连即可。

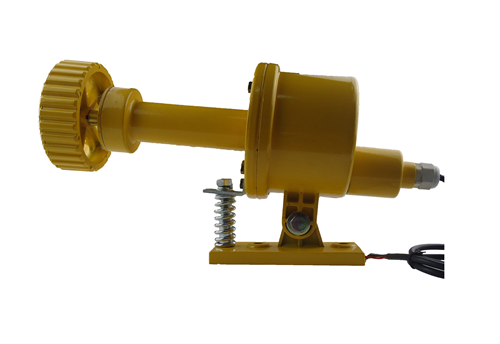

结构特性 触轮采用铸铁铸造，表面铣槽以耐磨打滑。
铸铝外壳，连接处配有密封圈，具有较好的防水性。
技术准确，工作稳定。
计数开关的预置数可根据用户需要进行设置。
技术指标 环境温度：-15℃&mash; +65℃；相对湿度：不大于80
工作电压：AC 220V&plun;10<
测速范围：20 &mash; 999转/分钟；带速0.6 &mash; 9.9米/秒
整体功耗：<15W
触点容量：二线开关1A /220V； 四线开关/380V（购买时注明）
开关形式：常闭型（可选常开型）
防护等级：IP65有良好的抗震动性，有较好的防水性
适用场所 适用于对输送机带速进行实时检测的煤矿行业、电力行业、粮食等行业
主要技术参数
a.工作电压 AC 220V/380V&plun;10 50Hz
b.输入信号 10mV～10V
c.测速范围 1.25m/s 1.6m/s 2.5m/s
.整机功耗 <15W
e.触点容量 AC 380V 2A
工作电压：AC220V,检测速度范围:0.1~9.9米/秒,打滑率设定范围:20-30
结构特性：
1.本机由控制箱与传感器两部份组成，打滑开关HQZS-001SPT/D是一种费用低。可靠性强、对轴转速及其他旋转装置简单通用的监测装置。打滑开关放置在防风雨的密封、抗腐蚀外壳内，允许暴露在恶劣环境中工作。非接触接近探测器，寿命长、维护费用低.两螺栓固定，确保安装简单一体化结构，集中的控制装置，设定或故障检修简单无运动部件、无磨损、安全寿命长。打滑开关启动延迟,旋转设备起动过程中尚未达到工作速度时，10秒钟延迟报警。，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，控制箱采用密封措施，防法防水性能较好。传感器为磁电式，非接触欠速（打滑）开关是一种经济、可靠性强、对轴转速及其它旋转装置简单通用的监测装置。当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号，以供报警或停机。外壳采用防水防尘设计可直接安装在恶劣环境中使用。非接触接近探测器，寿命长、维护费用低，两螺栓固定，确保安装简单，一体化结构，集中的控制装置，设定或故障检修简单，无运动部件、无磨损、安全寿命长。，安装方便，可靠性高。
2.由于控制部份采用CMOS电路，温度适应性能较好。
工作电源：AC220V 频率 50-60Hz
2、温度范围：-20℃～+70℃
3、启动延时：约10秒钟
4、触点容量：240V/AC,3A,输出值一组常开,一组常闭
5、转 速: 30-100转/分.

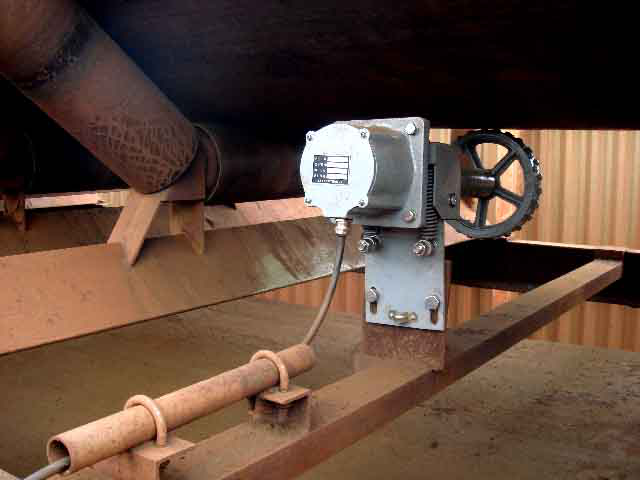

安装说明：粉尘防爆BNTC防爆打滑检测装置
先将固定支架焊在输送机的横梁上；再将支臂用销轴、开口销连接在支架上。
安装后应满足下述要求：报价
打滑检测装置胶带运行方向顺向防止，触轮距胶带边缘200-300mm
感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上一厚度为7mm铁片作感应面。感应面面积大于开关感应面（出厂时已配感应面）
