速度检测开关JYB/RC-B 皮带打滑速度开关用途
JYB／RC-B打滑速度开关对解决以下用途提供了经济的方式，如皮带打滑、皮带断裂、动轴剪切和过载等。可以用于皮带输送机，吊杆提升，螺旋推进、研磨、破碎、泵、离心干燥机等设备的速度检测。
【详细说明】
速度检测开关JYB/RC-B说明
速度检测开关JYB/RC-B 皮带打滑速度开关用途
JYB／RC-B打滑速度开关对解决以下用途提供了经济的方式，如皮带打滑、皮带断裂、动轴剪切和过载等。可以用于皮带输送机，吊杆提升，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，螺旋推进、研磨、破碎、泵、离心干燥机等设备的速度检测。
技术参数
工作电压：220V／AC
输出触点：2常开2常闭，2A／220V／AC
检测距离Sn： B1型．10mm B2型．15mm
转速范围： 0.2米／秒&mash;5.0米／秒(6-150次／分钟，速度参数可现场拨码开关设置)
设备描述：
它直接安装在从动滚筒或大直径的托辊边上，检测皮带的速度状态。本速度开关的输出信号由一个比较器处理Fr，打滑开关使用安装：感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）注：有些输送机从动轮无法安装的，打滑开关可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，特殊情况下，如需要从新调节开关速度是时，打滑开关在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯连接方式：接线方式参照标牌所标线色。，被检测物体的运动产生一个振荡频率Fc。比较器Fr与检测物体的频率Fc比较，速度开关的开关电路输出在Fc>Fr时，此时运行速度正常，无信号输出，当Fc<Fr时发出打滑信号，回路继电器闭合或断开并使设备停机，JYB／RC-B系列速度开关一般适合监测低速问题，也就是检测物体运动速度低于开关予制速度时，引起开关发出打滑信号。

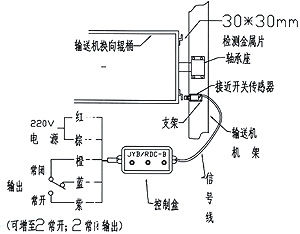

皮带打滑速度开关安装与接线图
卓信电气公司生产，我们以&lquo;精益求精，客户至上&rquo;为宗旨，以品质赢关注，以诚信赢客户，工作原理：DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处"，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处"（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点"（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时，可用来保护设备；如按“检测转动/停转接线参考图"接线时，可用来检测“转动"。，我们所的产品质保zui少一年，标准包装，打滑开关是一种经济、可靠性强、对轴转速及其它旋转装置简单通用的监测装置，当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号，以供报警或停机。无运动邮件、无磨损、安全寿命长、一体化结构，集中的控制装置，设定或安装在恶劣环境中使用。打滑开关工作原理：打滑开关工作原理是比较所采集的脉冲信号值是否小于设置值，开关正常工作必须在诶检测的转动轮上提供一个采集脉冲信号的感应电。，量大价优！
