打滑开关

主页 > 产品中心 > 打滑开关 >

产品介绍

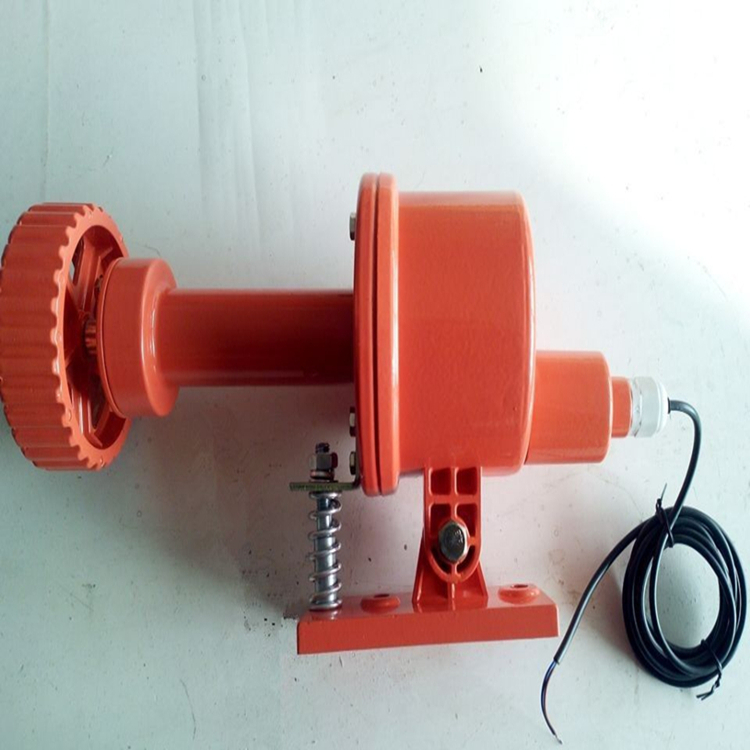

HJY打滑开关使用说明
HJY打滑开关是一种经济、可靠性强、对轴转速及旋转装置简单通用的监测装置，当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号，以供警示或停机。无运动邮件、无磨损、寿命长、结构，集中的控制装置，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，设定或安装在恶劣环境中使用。



【详细说明】



HJY打滑开关使用说明
HJY打滑开关是一种经济、可靠性强、对轴转速及旋转装置简单通用的监测装置，当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号，以供警示或停机。无运动邮件、无磨损、寿命长、结构，集中的控制装置，设定或安装在恶劣环境中使用。

工作原理：山东卓信HJY打滑开关使用说明
HJY打滑开关工作原理是比较所采集的脉冲信号值是否小于设置值，开关正常工作在诶检测的转动轮上提供一个采集脉冲信号的感应电。

产品售后服务

我公司是正规，凡在我公司购买的产品，自购买之日起，质保一年，如因为人为因素造成的产品损坏，不在质保范围内。请参照产品使用说明书，进行安装使用，产品上有明确的接线图，请按产品接线图接线，如在使用中有任何问题，可本公司，我厂交竭诚为您服务，选择卓信，选择品质。

以服务赢市场、以品质赢关注、以诚信赢客户。用的心，做的事、努力为客户创造价值。为制造商创造市场、为代理商经销商创造利润。我们会做到诚信经营.以高质量的产品.的服务面向广大客户.欢迎广大客户前来订购！

技术参数：上海卓信
工作电源电压：AC220V
检测范围:0.5m/s-9.99m/s
脉冲：6-12Hz；转速：0-3000rpm
开机延时：7秒
开关与目标距离：2-5mm
开关数量1组常开，1组常闭
N型为2组常开2组常闭
触点容量AC220V 50Hz
控测指示器：当速度范围在设定范围内时，继电器输出，le发亮有助与检测传感器或检查连接故障。由点亮变熄灭的位置，在顺时针方向旋转电位器1图（打滑率）即可。此电位器位置为脉冲信号设置值，当天关采集到脉冲信号值低于该设置值后，打滑开关HQZS-001SPT/D是一种费用低。可靠性强、对轴转速及其他旋转装置简单通用的监测装置。打滑开关放置在防风雨的密封、抗腐蚀外壳内，允许暴露在恶劣环境中工作。非接触接近探测器，寿命长、维护费用低.两螺栓固定，确保安装简单一体化结构，集中的控制装置，设定或故障检修简单无运动部件、无磨损、安全寿命长。打滑开关启动延迟,旋转设备起动过程中尚未达到工作速度时，10秒钟延迟报警。，开关输出开关信号警示。可根据实际使用要求增加打滑率圈数以达到检测重度打滑状诚。
使用安装：
感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上一厚度为7mm铁片作感应面。感应面面积大于开关感应面（出厂时已配感应面）
注：有些输送机从动轮无法安装的，可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架，打滑开关：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，特殊情况下，如需要从新调节开关速度是时，在安装好开关后，启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器，调整到动作指示灯
连接方式：
接线方式参照标牌所标线色。

B-100撕裂开关
P-LJ2跑偏开关

H-1 打滑开关

H-2打滑

H-3打滑

H-J打滑欠速开关

H80欠速开关

HJY-II打滑开关

LK2-1双向拉绳开关

LK2-15B-H拉绳开关

LK2-1-H拉绳开关

LX-K2/拉绳开关

PK-12-30跑偏开关

PP-LJ2二级跑偏开关BFZ-81A阻旋料位开关

BS1-F/LW打滑开关

BLK-1拉绳开关
BLK-2双向拉绳开关

BGLX-K2/LE拉绳开关

BX5800B双向拉绳开关

，打滑检测器安装使用与接线安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。
