皮带打滑速度传感器 C240V，皮带打滑运用于因输送带超负荷、头轮衬胶磨损、异物堵塞等原因造成的皮带打滑故障，并可及时发现皮带断裂事故。皮带打滑型号;Z6215,Z6330,Z6215,Z6230
【详细说明】
皮带打滑速度传感器 C240V
皮带打滑速度传感器 C240V，皮带打滑运用于因输送带超负荷、头轮衬胶磨损、异物堵塞等原因造成的皮带打滑故障，并可及时发现皮带断裂事故。皮带打滑型号;Z6215,Z6330,Z6215,Z6230
特性：
a.相对传统的打滑检测开关，成本更低，打滑开关：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，易于安装，测量点直接，精度也更高。
b.采用非接触式工作方式，既能延长使用寿命，也排除了振动干扰和皮带抖动带来的影响。
c.打滑的检测目标，可以是任何的金属凸起点，包括螺栓。
皮带输送机在启动或运行过程中，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，会因为输送机超载、头轮使用时间过久造成衬胶严重磨损、溜槽部位堵料以及雨水过大等原因发生皮带打滑故障。打滑故障的发生会造成生产秩序的混乱，如不能及时发现，可能会造成更大的财产损失。
打滑安装于改向滚筒（尾轮）的轴端。当皮带发生打滑故障时，改向滚筒（尾轮）的速度会降低，打滑输出相应信号。
直流&miot;3线
直流/交流&miot;2线
型 号
Z6315
Z6330
Z6215
Z6230
感应距离
10mm
检测精度
Fr的3…15
频率范围
6…150脉冲/分
120…3000脉冲/分
6…150脉冲/分
120…3000脉冲/分
电缆规格
3芯电缆，2M
2芯电缆，2M
防护等级
IP67
额定电压
12~36V C 带极性反接保护
24…240V AC或24…220V C
输出状态指示
LE
上电延迟
9s&plun;20+1/Fr
开关容量
≤200mA，带过载和短路保护
~5…350mA或 ----5…200mA（1）

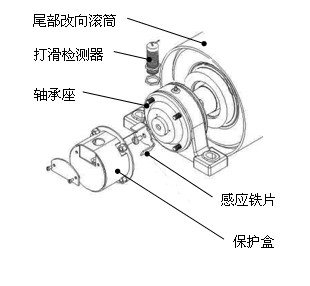

皮带打滑（z6215）安装图
卓信电气专门生产接近开关，光电开关，磁性开关，打滑检测器安装使用与接线安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，速度开关，打滑开关：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，速度传感器，欠速开关等，质量保证，，咨询。
