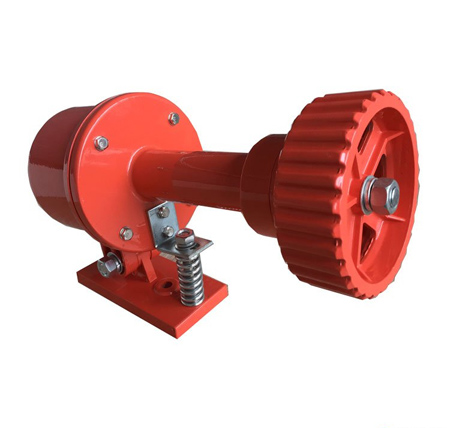

DH-A皮带打滑测速装置

DH-A皮带打滑测速装置说明书

可为计算机及时反馈设备的运转情况；也可直接用于设备保护。广泛应用于提升机、皮带机、等机械传动设备因电器、机械故障引起的慢转或停转，以便及时处理，达到维护设备、保障生产的目的。壳体采用铝合金铸造，表面采用静电喷塑涂覆工艺，漆膜均匀，附着力强。整机防护等级较高，可达IP66，适宜恶劣条件下工作。

DH-A皮带打滑测速装置说明书

一、型号定义：

HR-单位

H&mash;□

：两线制，C24V供电，驱动JQX13F 12V中间继电器。

A：两线制，AC220V/AC380V供电，直接驱动40A以内的接触器或小型中间继电器。

二、主要特点：

1、智能型，结构，免设置、调试，安装简单。替代普通旋转探测器时反应快。

2、非接触探测器，无运动部件、无磨损、寿命长、维护费用低。

3、两线制，继电器（或接触器）作负载，可提供隔离无源触点信号给计算机；也可直接串接在接触器的自保触点中用于设备保护。正常旋转时继电器（或接触器）吸合。

4、H-A型打滑开关的电源范围宽，驱动能力强，能直接驱动40A以内的接触器。

5、配有状态指示。设备正常运行时，指示灯&lquo;闪烁&rquo;；慢转或停机时，指示灯&lquo;常亮&rquo;。

三、技术参数：

1、检测转速范围：（8～1500）转/分（转速低于8转/分时，可增加&lquo;信号生成点&rquo;）。

2、打滑开关检测距离：近距离间隔（1～15）mm（金属凸起高度：≥15mm）。

3、次得电死区时间：8秒（刚得电，且无脉冲，打滑开关呈现&lquo;接通状态&rquo;的时间）。

4、工作环境：温度 -20℃～+50℃。 防护等级：IP66。

H系列

H系列打滑开关（又名堵转开关、低速开关），非接触感应原理工作。该产品对电机及机械转动装置（提升机、斗提机、皮带机、链式输送机、螺旋输送机等）常出现的堵转、卡转、超载慢转、皮带打滑、转动链（带）脱落、转动轴断裂等电器、机械工艺出现的故障均能及时地停机处理，达到维护设备、保障生产的目的。广泛应用于水泥、煤矿、电力、粮食等行业。

一、工作原理：

H系列非接触打滑开关是通过检测其处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在&lquo;不平整处&rquo;，只要将打滑开关对着有不平整处的部位安装即可；如果找不到&lquo;不平整处&rquo;（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造&lquo;不平整点&rquo;（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，打滑开关检测到电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按&lquo;设备保护接线参考图&rquo;接线时，可用来保护设备；如按&lquo;检测转动/停转接线参考图&rquo;接线时，可用来检测&lquo;转动&rquo;。

二、主要特点：

1、非接触接近探测器，无运动部件、无磨损、寿命长、维护费用低。

2、一颗螺栓固定，安装简单。

3、结构，免设置、调试。

4、既可用于设备保护，也可为工业控制计算机提供&lquo;转动&rquo;信号。

5、两线制接线。AC220V供电（H&mash;A型）和C15V&mash;24V供电（H&mash;型）两种。

三、技术参数：

1、H&mash;A型供电电压：交流220V&plun;22V。用配套供货的AC220V交流继电器作负荷。

H&mash;型供电电压：直流15V&mash;24V。用C12V直流继电器作负载。

2、检测转速范围：（8～1500）转/分（转速低于8转/分时，可增加&lquo;信号生成点&rquo;。

3、断开时间：正常运转时一转时间的两倍，并限于（0.4～8）秒之间。

4、打滑开关与检测目标距离：近距离间隔（1～8）mm。

5、加贴&lquo;信号生成点&rquo;时，薄片厚度：≥2mm。

6、工作环境：-30℃～+50℃
