详细说明

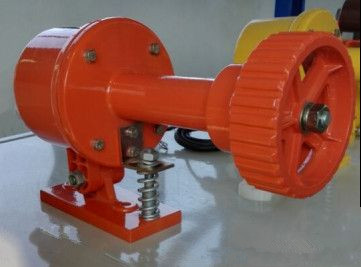

XL-SJ-I打滑开关一种技术含量很高，功耗特低的智能检测器。它对能对胶带机工作过程中胶带速是否正常，进行准确的监控.



技术参数:

1、环境温度： -30℃ ~ 75℃ 湿度：不大于85%



2、工作电压：AC 220V±10%（或AC 380V）



3、触点容量：二线式传感器3A /220V



4、开关形式：常闭型；常开型



5、延时时间：10秒



6、测速范围：带速1.0米/秒—5.0米/秒



接线方式：

XL-SJ-Ⅰ速度打滑检测器内部采用二线式传感器开关，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，无直接提供触点信号（内置继电器除外），配合外部接触器或继电器工作。继电器的工作电压应与速度打滑检测器的工作电压一致。





概述：



Xl-SJ-Ⅰ型速度打滑检测器对输送机带速实时检测，已广泛应用于输送系统中皮带上，为皮带机的安全运行提供 了可靠的检测手段。



安装与使用：

a) 速度打滑检测器安装在输送机上行皮带与下行皮带之间的输送机支架上，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，检测器触轮与空载的上行皮带应有较好的接触。



b) 速度打滑检测器的触轮无指定运行方向，可顺时针或逆时针运转。



c) 本机应避免在皮带启动和关机过程中使用，安装位置应选在皮带运行平稳处





工作原理：



Xl-SJ-Ⅰ型速度打滑检测器水平安装在上行皮带和下行皮带的输送机支架上，触轮与皮带表面有一定的压力从而防止发生触轮的跳动而产生误动作。触轮随着皮带机的运动而转动，从而带动内部的脉冲盘，在脉冲盘旋转时传感器的磁应信号输入到控制电路中，经处理放大，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，然后进行计数，其计数值与预置数比较，判断胶带的带速，即：正常速度、打滑或超速等。同时执行电路输出相应的开关信号。
