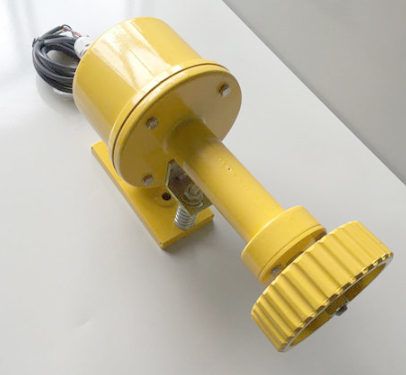

打滑检测器XLDH-P-A、DH-3

DH-3、DH-1、DH-2、DH-A、常开、DH-B、常闭、XLDH-I、XLDH-II、XLDH-III、打滑开关



打滑开关（又名堵转开关、低速开关），非接触感应原理工作。该产品对电机及机械转动装置（提升机、斗提机、皮带机、链式输送机、螺旋输送机等）常出现的堵转、卡转、超载慢转、皮带打滑、转动链（带）脱落、转动轴断裂等电器、机械工艺出现的故障均能有效及时地停机处理，达到维护设备、保障生产的目的。广泛应用于水泥、煤

矿、电力、粮食等行业。



一、工作原理：

DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处”，只要将打滑开关探头对着有不平整处的部位安装即可；如果找不到“不平整处”（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点”（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，通过转动装置驱使被传动轴、轮转动，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超过正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图”接线时，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，可用来保护设备；如按“检测转动/停转接线参考图”接线时，可用来检测“转动”。



二、结构特性

触轮采用铸铁铸造，表面铣槽以耐磨打滑。

铸铝外壳，连接处配有密封圈，具有较好的防水性。

技术准确，工作稳定。

三、技术指标

环境温度：-15℃-- +65℃；相对湿度：不大于80%

工作电压：AC 220V±10%<

测速范围：20 -- 999转/分钟；带速 0.6 -- 9.9米/秒

整体功耗：<15W

触点容量：二线开关 1A /220V ；四线开关 5A/380V （购买时注明）

开关形式：常闭型（可选常开型）

防护等级：IP657有良好的抗震动性，有较好的防水性

四、主要特点：

1、非接触接近探测器，无运动部件、无磨损、安全寿命长、维护费用低。

2、一颗螺栓固定，非编码型可以和国内外任何厂家的火灾报警控制器配套使用。当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。也可同手动报警按钮配合使用，达到简单的声、光报警目的。 设置安装要求 1、每个防火分区的安全出口处应设置火灾声光警报器，其位置宜设在各楼层走道靠近楼梯出口处。 2、具有多个报警区域的保护对象，宜选用带有语音提示的火灾声警报器，语音应同步。 3、同一建筑中设置多个火灾声警报器时， 应能同时启动和停止所有火灾声警报器工作。，安装简单。

3、一体化结构，免设置、调试。

4、既可用于设备保护，也可为工业控制计算机提供“转动”信号。

5、两线制接线。AC220V供电（DH—A型）和DC15V—24V供电（DH—D型）两种。



g五、技术参数：

1、DH—A型供电电压：交流220V±22V。用配套供货的AC220V交流继电器作负荷。

DH—D型供电电压：直流15V—24V。用DC12V直流继电器作负载。

2、检测转速范围：（8～1500）转/分（转速低于8转/分时，可增加“信号生成点”。

3、断开时间：正常运转时一转时间的两倍，并限于（0.4～8）秒之间。

4、打滑开关与检测目标距离：近距离间隔（1～8）mm。

5、加贴“信号生成点”时，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，薄片厚度：≥2mm。

6、工作环境：-30℃～+50℃

XLDH-F-I、XLDH-F-II、XLDH-F-III、XLDH-F-A、XLDH-F-S、皮带机输送保护、打滑检测开关
