一、主要用途及适用范围

DH-Ⅲ 型速度检测器适用于煤炭、矿山、港口等行业，能确保带式输送机在 运  行中胶带与主动滚筒之间，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，速度稳定可靠的监测，是有效的防止速度不稳定所造的恶性事故发生。该检测器是接触式的，应用范围广泛，检测带速范围（0.06～9.99）米/秒，还可用于多条胶带机联锁启动或停机。



二、使用条件及技术参数：

工作电压 AC 220V  50HZ

环境温度 －35oC ～＋60oC

检测速度 0.06～9.99米/秒

相对湿度 不大于95% （25oC时）

防护等级 IP65

输出接点数量 二常开、二常闭

触点容量 AC380V  3A

动作方向 双向

工作位置 带式运输机胶带下面

三、工作原理：

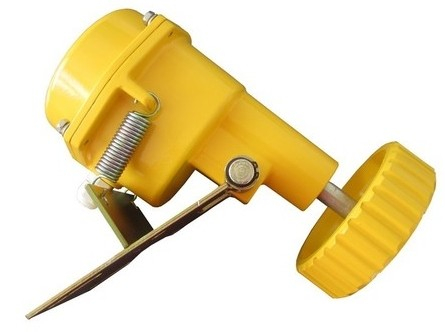

DH-Ⅲ 型速度检测器工作时，是通过检测器上的摩擦轮与胶带紧密接触，使摩擦轮反映出胶带的实际带速，由摩擦轮带动检测器内传动轴切割光电信号，使检测器内电器系统工作。本检测器得电后继电器接点保持不变，系统采集光电信号数据与设定数据进行分析对比。当检测到胶带运行速度高于设定的速度时，本检测器进入正常工作状态。（本检测器可长期供电，启动时无需屏蔽接点）当检测器进入正常工作状态后，在检测着低于设定的速度时接点通断信号发生变化，接线方式： 1.将输入控制器端子与探测器端子对应相接； 2.输出端子与联动设备的连接； 3.当排风扇等感性设备满足小于等于5A/220VAV条件时，可直接与输出端子相连，但尽可能的避免负载设备直接与输出端子相连，当负载设备大于5A/220VAV时，必须外接转接设备； 5.控制器、探测器要保证可靠的接地； 6.进行各种安装操作时，需先断电，否则可能会烧坏主机。，开闭点转换输出两组信号给控制室，警示工作人员胶带已处于打滑状态，应该立即对胶带机进行调整或停车。

四、安装与接线：

安装：DH-Ⅲ 型速度检测器安装时，非编码型可以和国内外任何厂家的火灾报警控制器配套使用。当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。也可同手动报警按钮配合使用，达到简单的声、光报警目的。 设置安装要求 1、每个防火分区的安全出口处应设置火灾声光警报器，其位置宜设在各楼层走道靠近楼梯出口处。 2、具有多个报警区域的保护对象，宜选用带有语音提示的火灾声警报器，语音应同步。 3、同一建筑中设置多个火灾声警报器时， 应能同时启动和停止所有火灾声警报器工作。，可按下述要求并满足现场使用条件安装在带式输送机胶带的下面，安装后应保证胶带有料情况下使速度检测器与胶带面平行，同时应保证胶带无料运转时检测器触轮与胶带面应可靠接触，而且安装位置应是胶带运行相对最平稳，振动最小位置，从而保证检测数据信号准确可靠。当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性联轴器以保证产品工作正常。

五、调试设定：

    用户在使用本产品时需要先设定速度检测器的报警点，速度检测器在出厂时，按用户所提供的胶带机运行速度的80%设置，如果用户有特殊要求请在订货时声明。



如用户没有提供胶带机额定带速时，本产品出厂默认设置是当带速降到“0.5米/秒”时继电器动作。用户可以按电路板上三组拨码开关来自行设置，设定范围数字0.06 — 9.99米/秒; (注：所设置的是速度检测器的报警点)左面一组为个位数，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，中间一组为十分位，右面一组为百分位。例如：胶带机额定带速是1米/秒即打滑率为80%时。设置成080分别是左面一组拨码开关设置“0”; 中间一组拨码开关设置“8”右面一组拨码开关设置“0”。注：拨码开关应用二进制编码。在设置中值为“9”

技术参数：

    使用环境条件：环境温度：-15℃～+65℃

    相对湿度：不小于80%

    工作电压：AC 220V±10% 50HZ

    整体功耗：<15W

    测速范围：20～999转/分钟；带速 0.6～9.9米/秒

    触点容量：二线开关 1A /220V ； 四线开关 5A/380V （购买时注明）

    开关形式：常闭型（可选常开型）

    防护等级：IP65
