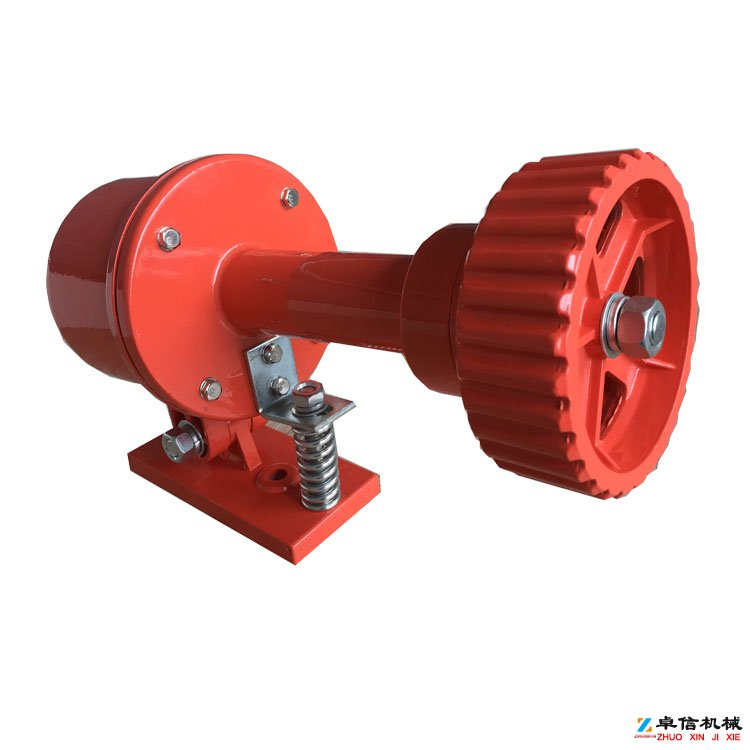

GCDH-V可编程打滑保护装置DHJY-II防爆打滑开关
由于产品型号众多,我司各种电气规格型号齐全,有任何需求可以与我公司销售人员联系,生产各种规格型号的跑偏开关、拉绳开关、倾斜开关、打滑开关、失速开关、溜槽堵塞开关、声光报警器、限位开关、磁性开关、撕裂开关、料流开关等产品,产品适用范围广,用途多,产品销售国内外100多个国家和地区,销售电话:15163766288(微信同号)
![GCDH-V可编程打滑保护装置DHJY-II防爆打滑开关 GCDH-V可编程打滑保护装置DHJY-II防爆打滑开关](/dianqi/uploads/allimg/200211/1ZU25013_0.jpg)
GCDH-V可编程打滑保护装置产品介绍
一、概述
GCH-V可编程打滑保护装置,应用于冶金、矿业、等胶带机输送带的运行监控。通过无接触传感器对胶带机从动输的转速实时检测取样,可编程对取样的信号与设定转速数据比较后控制输出继电器的闭合或断开,该具有二路继电器输出,针对胶带机转速上限与下限可分开任意设置,打滑检测器安装使用与接线安装时,可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面,安装后应保证胶带有料情况下使打滑检测器与胶带面平行,同时胶带无料运转时检测器触轮与胶带面应可靠接触,且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时,可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可,我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异,用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较,判断胶带的带速,同时执行电路输出相应的开关信号。既:在达到低于打滑速度时执行电路输出相应的开关信号,使主机停机。,J1可设皮带打滑预警,打滑1,J2可设为皮带打滑保护蚧.由于采用数字实时显示,打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时,传感器的磁感应信号输入到控制电路中去,经放大、整形后进行计数。其计数值与预置数比较,判断胶带机的带速,即:正常速度、打滑或超速等。同时,执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘,在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中,经电路放大、比较、整形后进行计数。其计数值与预置数比较,判断胶带的带速,同时执行电路输出相应的开关信号。既:在达到低于打滑速度时执行电路输出相应的开关信号,使主机停机。,调试容易便捷,外壳采用铝合金铸成形,工作原理:DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处",只要将打滑开关探头对着有不平整处的部位安装即可;如果找不到“不平整处"(轴、轮的端面平整且圆周面均匀光滑),只需在轴、轮的检测处人为制造“不平整点"(在被检测的面上加贴一小块薄金属片)即可。当电动机转动时,通过转动装置驱使被传动轴、轮转动,打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时,被传动轴将慢转或停转,打滑开关检测到探头电容的变化周期明显变长,此周期如超过正常变化周期的两倍之多,打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时,可用来保护设备;如按“检测转动/停转接线参考图"接线时,可用来检测“转动"。,非接触欠速(打滑)开关是一种经济、可靠性强、对轴转速及其它旋转装置简单通用的监测装置。当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号,以供报警或停机。外壳采用防水防尘设计可直接安装在恶劣环境中使用。非接触接近探测器,寿命长、维护费用低,两螺栓固定,确保安装简单,一体化结构,集中的控制装置,设定或故障检修简单,无运动部件、无磨损、安全寿命长。,防水、防尘性能好。
二、安装与调试
1、把主机GCH安装在胶带输送机从动轮一侧,把传感器GC30 H安装在从动轮转轴边,工作原理:DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处",只要将打滑开关探头对着有不平整处的部位安装即可;如果找不到“不平整处"(轴、轮的端面平整且圆周面均匀光滑),只需在轴、轮的检测处人为制造“不平整点"(在被检测的面上加贴一小块薄金属片)即可。当电动机转动时,通过转动装置驱使被传动轴、轮转动,打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时,被传动轴将慢转或停转,打滑开关检测到探头电容的变化周期明显变长,此周期如超过正常变化周期的两倍之多,打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时,可用来保护设备;如按“检测转动/停转接线参考图"接线时,可用来检测“转动"。,在从动轮轴向装上一检测铁片,距传感器感应面约8mm。(如:图一所示)检测铁片长宽>传感器或感应器。从动轮旋转一周感应面对传感器感应一次。
2、根据接线图接好传感器和电源,此时当胶带机转动时,面板的检测灯对应于从动轮的转速闪动,同事显示器上显示当前每分钟转速。
三、设定:
J1打滑1预警提示。J2打滑停机。
1、根据从动轮的额定工作转速设定打滑1正常转速。
2、设定打滑1警示转速。
3、根据从动轮的额定工作转速设定打滑2正常转速。
4、设定打滑2打滑胶带机停机转速。GCDH-V可编程打滑保护装置
