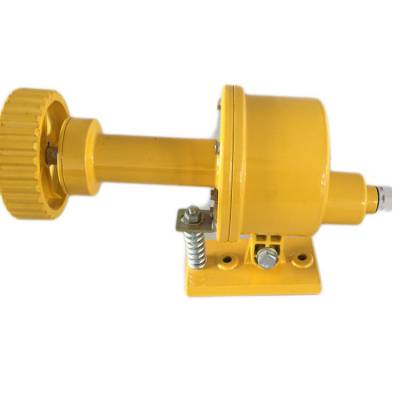

微电脑超速开关DLY1-0.19.9打滑检测装置生产厂家
由于产品型号众多,我司各种电气规格型号齐全,有任何需求可以与我公司销售人员联系,生产各种规格型号的跑偏开关、拉绳开关、倾斜开关、打滑开关、失速开关、溜槽堵塞开关、声光报警器、限位开关、磁性开关、撕裂开关、料流开关等产品,产品适用范围广,用途多,产品销售国内外100多个国家和地区,销售电话:15163766288(微信同号)
![微电脑超速开关DLY1-0.19.9打滑检测装置生产厂家 微电脑超速开关DLY1-0.19.9打滑检测装置生产厂家](/dianqi/uploads/allimg/201215/1-2012150953380-L.jpg)
微电脑超速开关DLY1-0.19.9打滑检测装置现货详细介绍
卓信微电脑超速开关DLY1-0.19.9打滑检测装置现货
微电脑超速开关DLY1-0.19.9(以下简称超速开关)适用于额定电压220及以下、频率为50Hz的控制电路中,可作为低转速(设备转速要求在0.1rm~9.9rm或1~99rm)旋转机械的转动超速限制和控制之用。该产品系我厂应广大用户要求制造的新产品。它不仅在功能上同类产品,而且在速度检测精度上也超越了同类产品。同时,该开关的自动复位功能,还弥补了产品在接线使用中的缺陷,使其更具有实用性。
其特点是:精度高、使用寿命长,速度设置简捷,具有自动复位功能。尤其适合于低速或超低速旋转的重型机械限速之用。
2型号及含义
3基本技术参数
3.1额定绝缘电压:300V;
3.2额定电源电压:AC220V;
3.3约定发热电流Ith:10A;额定控制容量:240VA;
3.4开关动作速度整定范围:0.1rm~9.9rm或1rm~99rm;
3.5速度整定值误差<1%,超速时开关动作响应角度<35°,每圈脉冲数32;
3.6正常使用条件:周围空气温度上限不超过+55℃、下限不超过-15℃,安装地
点海拔不超过2 000m。
4超速开关组成
超速开关由磁盘、传感器及继电器三部分组成。
卓信微电脑超速开关DLY1-0.19.9打滑检测装置现货
5安装调试
安装使用时,应将传感器的中心位置对准磁盘的黄色圆带,且距离应不大于6mm,见图1所示。
接线时,请按超速开关铭牌上接线图所示的各个接点位置正确接线。
卓信微电脑超速开关DLY1-0.19.9打滑检测装置现货
6附件
a)调整设定开关动转速用螺丝刀一把;b)传感器安装支架一件;
c)安装螺钉一套。
7接线原理图DLY1微电脑超速开关,DLY1-0.19.9,DLY1-199(卓信牌)
a)超速开关端子接线见图2;
b)外接线简易线路原理见图3。
注图中虚线框内为超速开关。
8外形及安装尺寸超速开关的外形尺寸和安装尺寸见图4。
9订货须知DLY1微电脑超速开关,DLY1-0.19.9,DLY1-199
订货时应指明与超速开关联轴的旋转设备的超速范围是在0.1rm~9.9rm
或在1~99rm内。如:超速开关与起重机吊钩钢缆卷筒联轴,其卷筒转速
不得高于7.5rm,则超速开关应选用:DLY1-0.19.9。超速开关的数据可
通过继电器上的拔码开关用螺丝刀进行整定,“×1转的拔码开关整定至数字“7上、“×0.1转的拔码开关整定至数字“5上即可。如果旋转设备转速不得高于17.7rm,则超速开关应选用:DLY1-199,超速开关的数据可通过继电器上的拔码开关用螺丝刀进行整定,“×10转的拔码开关整定至数字“1上、“×1转的拔码开关整定至数字“8上即可(小数位应4舍5入,也可根据设备的实际要求将数据整定在17rm的整数值上)。
起重机卷筒的超速值可通过下列计算公式求得:
超速值=1.25×电机额定转速×齿轮箱变速比或超速值=1.25×6000×齿轮箱变速比电机极数(50Hz三相交流电源)
如,电机极数为10、齿轮箱变速比为140,则卷筒超速值应为:
超速值=1.25×6000×14010=18.75(rm)。超速开关应选择型号为DLY1-199,数据应整定在19rm上
