煤矿带式输送机非接触欠速开关XYFJ60-23P、皮带打滑测速装置DH01E-1-W价格
由于产品型号众多,我司各种电气规格型号齐全,有任何需求可以与我公司销售人员联系,生产各种规格型号的跑偏开关、拉绳开关、倾斜开关、打滑开关、失速开关、溜槽堵塞开关、声光报警器、限位开关、磁性开关、撕裂开关、料流开关等产品,产品适用范围广,用途多,产品销售国内外100多个国家和地区,销售电话:15163766288(微信同号)

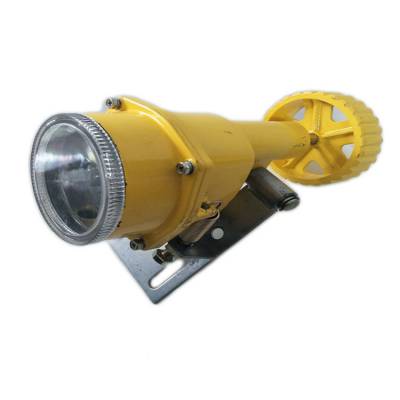

![煤矿带式输送机非接触欠速开关XYFJ60-23P、皮带打滑测速装置DH01E-1-W价格 煤矿带式输送机非接触欠速开关XYFJ60-23P、皮带打滑测速装置DH01E-1-W价格](/dianqi/uploads/allimg/201215/1-2012150920010-L.jpg)
煤矿带式输送机非接触欠速开关XYFJ60-23P详细介绍
卓信煤矿带式输送机非接触欠速开关XYFJ60-23P
产品说明
本机用于带式输送机运行中胶带与主动滚桶出现打滑(失速)故障。可防止由于打滑所造成的严重事故的发生。本机还可以用于多条带式输送机的连锁启动和停机,低速抱闸或炒熟保护等,使现场操作简单化。在钢铁、电力、煤矿及港口等有带式输送机的行业获得了广泛的应用。
卓信煤矿带式输送机非接触欠速开关XYFJ60-23P
技术指标:
工作电压:AC180-240V
工作电流:小于100mA
触点容量:10A/AC220V
触点数量:2组
转速范围:20-4500rpm
可控制范围:欠速0-90%,超速110%-190%
感应面检测距离:0-25mm
产品性能: 具有防粉尘防水防油污的光滑外表,耐高压,耐酸碱、耐腐蚀、防爆型、能在恶劣环境下长期工作不变形不生锈,高技术,高质量。
产品材质:铝锌压铸
产品用途:冶金,钢铁,石油,化工,纺织,烟草,食品,印刷,矿山,电力、电子,仪表等行业设备。
产品包装:标准包装
产品寿命:开关动作2万次
卓信煤矿带式输送机非接触欠速开关XYFJ60-23P
工作原理
打滑开关用于对输送机带速进行检测的新型装置,对带速进行实时检测,已广泛应用于输送系统中胶带上,为胶带机的运行提供了可靠的检测手段。需水平安装在上行胶带和下行胶带间的输送机支架上,使触轮与胶带表面有一定的压力防止发生触轮跳动而产生的误动作。当触轮随胶带机运行而带动内的脉冲盘,在脉冲盘旋转时传感器的磁应信号输入到控制电路中去,经放大,然后进行计数。其计数值与预置数比较,判断胶带的带速,即:正常速度、打滑等。同时,执行电路输出相应的开关信号。
卓信煤矿带式输送机非接触欠速开关XYFJ60-23P
特点
1:非接触式,无易损原件,使用寿命长;
2:密封性好,可防水、放尘,防凝露;
3:铝合金压铸外壳,抗压,抗冲击力强;
4:外壳经过烤漆喷塑处理,耐腐蚀性强;
5:一体式设计,安装方便,实用简单,两螺栓固定;
6:采用ARM单片机作为控制单元,反映速度快,精度高,误差小;
7:双排数码显示,LED指示灯显示,可现场观察与误会;
8:高精度4~20mA 模拟量输出
9:轻、重报警双shuangkai量输出
10:采用高接点容量继电器输出
卓信煤矿带式输送机非接触欠速开关XYFJ60-23P
调试设定
用户在使用本产品时需要先设定速度jianceqi的baojingdian,速度jianceqi在出厂时,按用户所提供的胶带机运行速度的百分之80设置,如果用户有特殊要求请在订货时声明。
卓信煤矿带式输送机非接触欠速开关XYFJ60-23P
安装使用与接线
安装时,可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面,安装后应保证胶带有料情况下使打滑jianceqi与胶带面平行,同时胶带无料运转时jianceqi触轮与胶带面应可靠接触,且安装位置保证在振动*小和胶带抖动*小的地方。当采用jianceqi输出轴和从动滚筒轴连接检测胶带实际带速的方法时,可按安装示意图并选用柔性连轴器以保证产品工作正常。使用时只要将产品按安装示意图安装在相应的位置上即可,我厂提供的产品均是按用户订货时提出的要求生产制造的。由于理论上的带速和实际胶带运行速度有差异,用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。
卓信煤矿带式输送机非接触欠速开关XYFJ60-23P
注意事项
1. 用户如需自行调整开关动作转速,则必须具备调速装置以及精度较高的转速表配合进行。当打开后盖后要仔细均衡地调节螺母的松紧,以使两个速度控制弹簧受力均等。
2. 本开关适用于同极使用的控制电路。
3. 接线时请注意认定常开和常闭触头。
本产品应每年做定期维护和检测确保其精度。
卓信煤矿带式输送机非接触欠速开关XYFJ60-23P
主要用途及适用范围
主要用于检测带式输送机,在运行中出现的胶带与滚筒之间的打滑。本装置采用比较的方式对胶带额定速度和从动滚筒线速度(即输送带实际运行速度)来检测输送带打滑的数据。并且能够及时发出报警及停机信号,防止输送带打滑造成事故和损失,亦可用于多条输送机联锁起动和停机。非接触式速度监控传感器安装在从动滚筒一端,与输送带不接触,避免了对输送带的损伤和接触不良造成的误差。本装置的主机为单片计算机系统,具有较高的智能化程度和可靠的工业性能。适用于煤矿、冶金、电力、化工、交通等行业。
如用户没有提供胶带机额定带速时,本产品出厂默认设置是当带速降到“0.5米/秒”时继电器动作。用户可以按电路板上三组拨码开关来自行设置,设定范围数字0.06 — 9.99米/秒; (注:所设置的是速度jianceqi的baojingdian)左面一组为个位数,中间一组为十分位,右面一组为百分位。例如:胶带机额定带速是1米/秒即打滑率为百分之八十时。设置成080分别是左面一组拨码开关设置“0”; 中间一组拨码开关设置“8”右面一组拨码开关设置“0”。注:拨码开关应用二进制编码。在设置中*大值为“9” 可参照下表设置。
![]() |
