产品名称：溜槽堵塞开关TX-CD20

产品型号：TX-CD20

所属类别：溜槽堵塞开关 > 溜槽堵塞保护装置

发布时间：2019-12-17

已获点击：4

详细说明

溜槽堵塞开关TX-CD20主要技术指标:

型号：TX-CD20

触点数量:常开1 常闭1

触点容量:AC220V  1A

工作角度:≥5°

极限角度:30°

结构形式:门式结构

复位方式:自动复位

防护等级:IP67

使用条件

环境温度：-35℃∽+50℃。

相对湿度：不大于95%。

大气压力：80∽110kpa。

海拔高度：不超过2000M。

工作位置：安装在溜槽不受物料冲击的侧壁上。

结构特征及工作原理

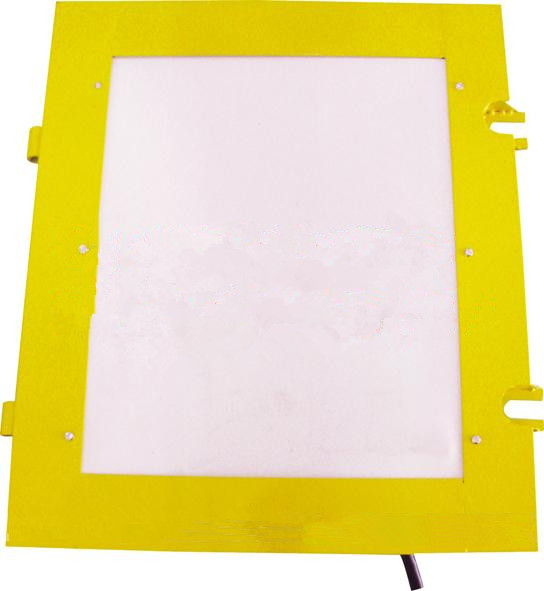

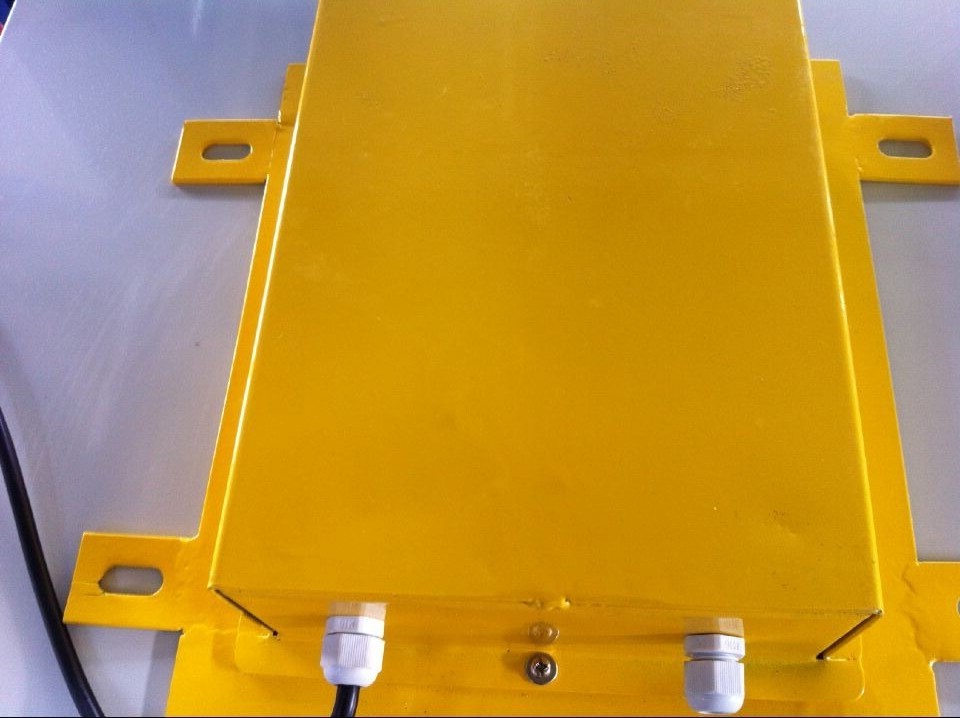

结构：TX-CD20型溜槽检测器采用门式结构，选用舌簧管作为接近式开关，将两支舌簧管并排放在盒内用环氧树脂灌封以增加可靠性。

原理：当物料在溜槽中造成堆堵时，堆积的物料必定推动检测器上的活动门移动。活动门上的磁钢向舌簧开关接近，舌簧开关在外磁场的作用下，簧pain被磁化、并克服簧pian的恢复力而动作，溜槽堵塞开关安装要领及主要事项，本系列溜槽堵塞开关可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。本系列溜槽堵塞开关也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。溜槽堵塞开关用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。，从而发出告警或停机信号，当溜槽堵塞故障排除后，活动门受压簧的作用恢复原状。

主要用途：

TX-CD20溜槽堵塞检测器适用于检测胶带机运输系统中的溜槽堵塞故障。当溜槽内形成堵塞时，检测器将发生报警或停机信号，防止由物料堵塞溜槽而造成的恶性事故。
