产品型号：BLDM-KH-A

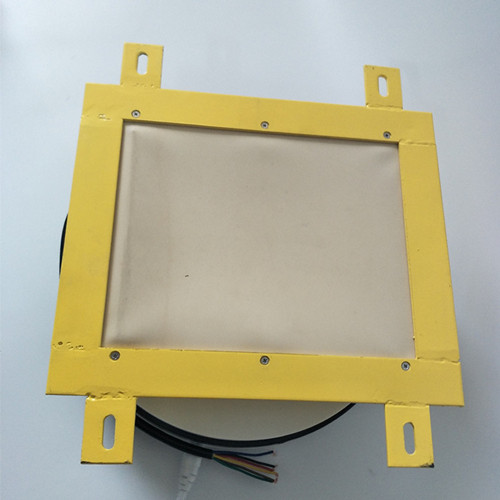

BLDM-KH-A溜槽堵塞开关
适用于检测胶带机运输系统中的溜槽堵塞故障。当溜槽内形成堵塞时，检测器将发生报警或停机信号，防止由物料堵塞溜槽而造成的恶性事故。
主要技术指标
型号 BLDM-KH-A
触点数量 常开1 常闭1
触点容量 AC380V 3A
工作角度 ≥7°
极限角度 30°
结构形式 门式结构
复位方式 压簧复位
防护等级 IP55
使用条件
环境温度：-35℃∽+50℃。 相对湿度：不大于95%。
大气压力：80∽110kpa。 海拔高度：不超过2000M。
工作位置：安装在溜槽不受物料冲击的侧壁上。

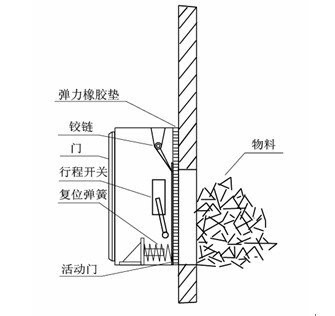

原理：本装置采用门式结构，弹簧复位，安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力，从而将本装置的活动门向外推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出报警或停机信号。如将其接至振打器控制线路上，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。
安装与接线
（一） 安装方法：
1． 在溜槽侧壁一适当位置开260×260一方口，然后在开口上方约100-200mm处，溜槽内壁焊接一块长300mm左右的挡板，以防大块物料落下直接冲击活动门而发生误动作。再用随机所配像胶板将开口完全覆盖、封闭。见图（2）。

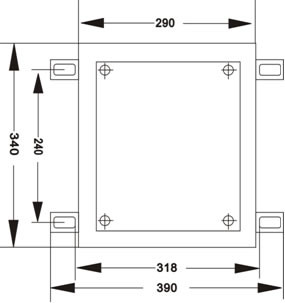

2． 用户根据图（3）所示尺寸自制一弯角件，焊接在溜槽侧壁上。
3． 将本装置用M10×25螺栓紧固在弯角件上即可。
（二） 安装要领及注意事项
1． BLDM-X防爆溜槽堵塞检测器可两个为一组，LDM-X溜槽堵塞开关主要用途，溜槽堵塞开关，可用于物料运输系统中，有效排除由于物料的潮解、带电吸附、结晶等原因造成的堵塞、粘壁、搭拱等故障，可以保证安全生产，提高运输效率。溜槽堵塞开关广泛应用在冶金、电力、矿山、化工等行业。LDM-X 型溜槽堵塞保护装置适用于检测物料输送系统中溜槽装置的堵塞故障。当溜槽内形成物料堵塞时，检测器将发出报警、振动或停机信号，防止由于物料堵塞溜槽而造成漫料、物料抛洒、设备损坏等恶性事故。LDM-X溜槽堵塞保护装置与LZF防闭塞装置配合使用，就可随时监测和防止溜槽堵塞事故的发生，提高自动化程度。溜槽堵塞开关主要用于带式输送机系统转载环节溜槽、漏斗的安全保护，溜槽堵塞开关用于检测物料堵塞情况，是输送机系统必不可少的安全保护装置。，安装于溜槽相对的并且不受物料冲击的两侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜见图（4）
2． BLDM-X防爆溜槽堵塞检测器也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号，便开始振打；另一组安装底部三分之二处，作为重度堵塞检测，发生堵塞时输出停机信号。
（三） 接线：BLDM-X防爆溜槽堵塞检测器引出一条三芯电缆线（出厂前已编号）其中1、2为常闭接点1、3为常开接点。用户可参考图（5）接线原理图进行接线。
BLDM-KH-A溜槽堵塞开关维护与使用
BLDM-X防爆溜槽堵塞检测器使用半年以后，要进一次维护检查，检查紧固螺钉是否有松动、脱落现象，待拧紧后，带式输送机是在厂矿及港口作业中广泛应用的 一种物料输送设 备。带式输送机系统中两条输送机之间通常是通过管状溜槽连通。在运行中，当溜槽出口因各种原因被堵塞时，物料会很快堵满整 个溜槽甚至大量溢出。在溜槽的中上部位置安装堵料保护装置可以在 堵料事故发生的初期报警，并可自动触发紧急停机，从而避免大量堵 料造成的输送带打滑、驱动电机过载等严重后果。通常，溜槽堵塞保护装置采用电容式压力传感器来检测堵料信 号。该溜槽堵塞开关包括安装在溜槽侧壁上的压力传感器，溜槽堵塞开关工作原理为当溜槽内壁受到挤压时传感器发生动作，该溜槽堵塞保护装置向中控室发出报警停机信号。但是，在实际运行过程中，发现这种电容 式压力传感器型的溜槽堵塞保护装置易受外界信号干扰，如物料冲 击，当物料颗粒较大时易造成误动作，从而引起设备停机。因此，有必要采用一种安全稳定性高的溜槽堵塞保护装置，以克 服上述缺陷。实用新型内容本实用新型的目的是提供一种安全稳定性高的溜槽堵塞保护装置。，再进行使用。同时要在门轴的轴套里涂以润滑油，JYB/LD-B溜槽堵塞保护装置使用说明，溜槽堵塞保护装置又名溜槽堵塞开关，溜槽堵塞检测器，堵料开关，麻城图尔克现货供应皮带输送保护装置，溜槽堵塞开关，批发生产，厂家直销。JYB/LD-B溜槽堵塞保护装置采用门式结构，弹簧复位，当物料在溜槽中造成堵塞时，堆积的物料给溜槽侧壁一个压力．从而将本装置的活动门向外推移，当活动门偏转一个角度时，其控制溜槽堵塞开关动作发出警告、振打或停机信号。当堵塞故障排除后，活动门在弹簧的作用下自动复位，恢复原状态。溜槽堵塞开关也可通过地址编码器发送状态数据至远程控制室。后面设有检修门，便于使用中平常维护。，并清除积尘。
BLDM-KH-B溜槽堵塞开关
，LDM-X溜槽堵塞开关主要用途，溜槽堵塞开关，可用于物料运输系统中，有效排除由于物料的潮解、带电吸附、结晶等原因造成的堵塞、粘壁、搭拱等故障，可以保证安全生产，提高运输效率。溜槽堵塞开关广泛应用在冶金、电力、矿山、化工等行业。LDM-X 型溜槽堵塞保护装置适用于检测物料输送系统中溜槽装置的堵塞故障。当溜槽内形成物料堵塞时，检测器将发出报警、振动或停机信号，防止由于物料堵塞溜槽而造成漫料、物料抛洒、设备损坏等恶性事故。LDM-X溜槽堵塞保护装置与LZF防闭塞装置配合使用，就可随时监测和防止溜槽堵塞事故的发生，提高自动化程度。溜槽堵塞开关主要用于带式输送机系统转载环节溜槽、漏斗的安全保护，溜槽堵塞开关用于检测物料堵塞情况，是输送机系统必不可少的安全保护装置。传真：0537-2228358
