产品名称：堵煤检测装置AYDL-200/B

产品型号：AYDL-200/B

所属类别：溜槽堵塞开关 > 溜槽堵塞保护装置

发布时间：2019-08-23

已获点击：35

详细说明

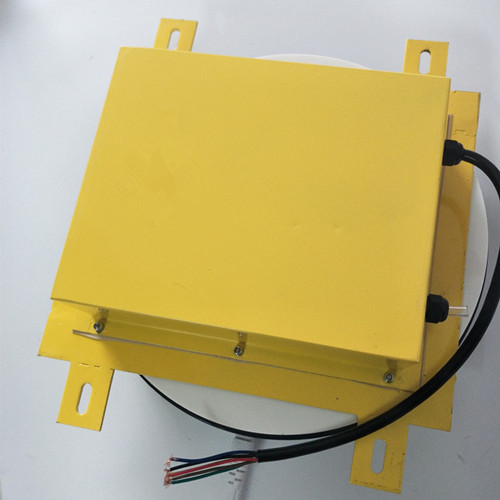

堵煤检测装置AYDL-200/B

主要特点：该检测装置采用侧压活动门式动作结构，LDM—X型溜槽堵塞检测器安装与接线：1. 该机应成对安装在溜槽相对的两个侧壁上,一般安装在溜槽底部向上三分之一处,作为轻堵塞信号检测。底部向上三分之二处作为重堵塞信号检测。2. 选择好安装位置后开一个260mm×260mm方口,然后在开口处上方约100~200mm处溜槽内壁焊接一块300×80×850（mm）挡板,以防大块物料落下直接撞击活动门而发生误动作。3. 请将随机配套的弹力橡胶板将开口完全覆盖,封闭,将弯角件焊接在溜槽内壁上,然后用M12×25螺钉溜槽堵塞检测装置与弯角件固定好。4.本装置引出一条长1.5米左右的电缆线,按其芯线排号接线.1,2为常闭接点；1,3为常开接点。，压簧使压门在故障清除后即可复位，背部开门，使接线、安装及检测极为方便，采用了高密封的检测开关，提高防护等级，动作力为5公斤，极限行程为23毫升，本机整体采用喷塑工艺，增加防腐蚀。

产品概述

堵煤检测装置AYDL-200B主要用于电厂和煤矿三通料仓堵料和堵煤的检测。本检测器采用压板门式行程开关触点感应原理，广泛用于检测带式输送机系统中溜槽是否发生堵塞。如果发生堵塞，本检测器可通过接入本机的检测线路发出故障报警信号，带式输送机是在厂矿及港口作业中广泛应用的 一种物料输送设 备。带式输送机系统中两条输送机之间通常是通过管状溜槽连通。在运行中，当溜槽出口因各种原因被堵塞时，物料会很快堵满整 个溜槽甚至大量溢出。在溜槽的中上部位置安装堵料保护装置可以在 堵料事故发生的初期报警，并可自动触发紧急停机，从而避免大量堵 料造成的输送带打滑、驱动电机过载等严重后果。通常，溜槽堵塞保护装置采用电容式压力传感器来检测堵料信 号。该溜槽堵塞开关包括安装在溜槽侧壁上的压力传感器，溜槽堵塞开关工作原理为当溜槽内壁受到挤压时传感器发生动作，该溜槽堵塞保护装置向中控室发出报警停机信号。但是，在实际运行过程中，发现这种电容 式压力传感器型的溜槽堵塞保护装置易受外界信号干扰，如物料冲 击，当物料颗粒较大时易造成误动作，从而引起设备停机。因此，有必要采用一种安全稳定性高的溜槽堵塞保护装置，以克 服上述缺陷。实用新型内容本实用新型的目的是提供一种安全稳定性高的溜槽堵塞保护装置。，立即停止皮带输送机，避免因溜槽堵塞引起的输送系统瘫痪及设备的破坏性事故的发生。

产品特性

灵敏度可调整，检测板前端的检测感应度可调范围可达9.8~14.7N,能检测小颗粒和块状的物料；

板式溜槽开关由摆动形检测板和限位开关组成，安装在溜槽侧壁即可；

本检测器采用侧压活动门结构，现有技术中用于带式输送机上溜槽堵塞开关的传感器，通常为重力接触式的 压力传感器，该传感器含有胶板、挡板和行程开关，当溜槽出现堵塞至物料接触胶板后，胶 板发生位移并推动挡板触发行程开关发出堵塞信号。这种溜槽堵塞开关传感器在正常卸料过程如果发生 物料碰撞胶板会造成误动作，此外，这种溜槽堵塞开关传感器在在物料冲击下易损坏，使防堵塞系统失去 检测功能。，故障排除后，压簧的推力使活动门自动复位；

使用防尘型轴承，可运用于粉尘大的恶劣环境下；

结构简单，LDM-G型溜槽堵塞保护装置安装与接线安装方法：1、在溜槽侧壁一适当位置开240×260长方口，然后在开口上方约100~200mm处，溜槽内壁焊接一块长300mm左右的挡板，以防大块物料落下直接冲击活动门发生误动作。再用随机所配橡胶板将开口完全覆盖、封闭。1、将本装置用M10×25螺栓紧固在弯角件上即可。安装要领及主要事项，1、本系列溜槽堵塞开关可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。2、本系列产品装置也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。溜槽堵塞开关用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。，安装便易。

基本参数

型号：AYDL-200B

检测力度：9.8~14.7N（检测板前段）

防护等级：IP55

接点：1a+1b

接点容量：250V AC 5A

质量：11kg

复位类型：自动复位

自动复位：双向动作
