产品名称：LDM-Z溜槽堵塞保护装置

产品型号：LDM-Z

所属类别：溜槽堵塞开关 > 溜槽堵塞保护装置

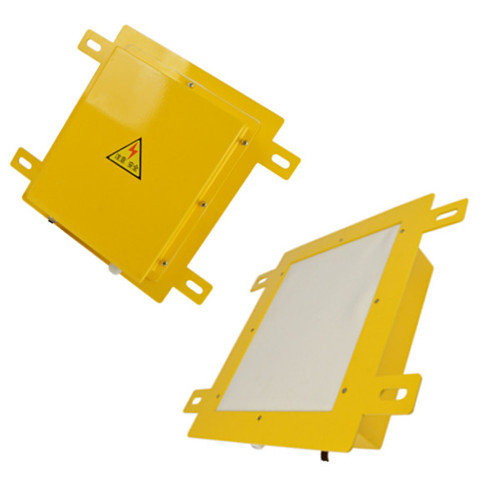

LDM-Z溜槽堵塞保护装置

概述：
LDM系列溜槽堵塞保护装置由LDM-Z型、LDM-T型号两种组成。


LDM-Z溜槽堵塞保护装置主要用途：
溜槽堵塞保护装置适用于检测胶带机运输系统中的溜槽堵塞故障。当溜槽内形成堵塞时，检测器将发出报警或停机信号，防止由物料堵塞溜槽而造成的恶性事故。

使用条件：
海拔高度：低于2000M；

环境温度：-35℃~+50℃；
相对温度：不大于95%；

大气压力：80~110kpa；
工作位置：安装在溜槽不受物料冲击的侧壁上

主要技术指标：

型号

触点数量

触点容量

工作角度

极限角度

结构形式

防护等级

LDM-Z

常开1
常闭1

AC220V
1A

≥5°

30°

门式结构
自动复位

IP67

LDM-T

常开1
常闭1

AC380V
3A

≥7°

30°

门式结构
压簧复位

IP67

结构特性及工作原理：

LDM-Z型溜槽堵塞检测器
结构：LDM-Z型溜槽检测器采用门式结构，选用舌簧管作为接近式开关关，将两支舌簧管并排放在盒内用环氧树脂灌封以增加可靠性。
原理：当物料在溜槽中造成堆堵时，堆积的物料必定推动检测器上的活动门移动。活动门上的磁钢向舌簧开关接近，舌簧开关在外磁场的作用下，簧片被磁化、并克服簧片的恢复力而动作，LDM-G型溜槽堵塞保护装置安装与接线安装方法：1、在溜槽侧壁一适当位置开240×260长方口，然后在开口上方约100~200mm处，溜槽内壁焊接一块长300mm左右的挡板，以防大块物料落下直接冲击活动门发生误动作。再用随机所配橡胶板将开口完全覆盖、封闭。1、将本装置用M10×25螺栓紧固在弯角件上即可。安装要领及主要事项，1、本系列溜槽堵塞开关可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。2、本系列产品装置也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。溜槽堵塞开关用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。，从而发出告警或停机信号，当溜槽堵塞故障排除后，优选地，所述溜槽保护装置还包括与所述电感式接近开关电气相 连的检测电路。优选地，在所述检测电路上设有一中间继电器。本实用新型的另一个目的是提供一种包含溜槽堵塞保护装置的 溜槽，其中，所述溜槽堵塞保护装置包括设在溜槽表面的开口，对应 于所述开口且枢接至溜槽表面的挡板，设在所述溜槽表面的电感式接 近开关，设在所述挡板且与所述电感式接近开关对应的金属感应件， 以及所述溜槽堵塞保护装置设在溜槽的中上部位置。本实用新型的堵塞保护装置采用了电感式接近开关，因此可以不 与物料直接接触，避免了传统堵料开关因冲击、震动等原因损坏的情 况，并且，其动作灵敏、不需要长时间运转，所以使得产品寿命相对 较长。，活动门受压簧的作用恢复原状。
LDM-T型溜槽检测器
结构：LDM-T型溜槽检测器也采用门式结构，具有压簧自动复位功能，内部装有JLXK1-111M型行程开关为密封防护式。两种溜槽堵塞装置外形相同区别在于箱内选用开关不同。
工作原理：

本装置采用门式结构，弹簧复位，安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力，JYB/LD-B溜槽堵塞保护装置使用说明，溜槽堵塞保护装置又名溜槽堵塞开关，溜槽堵塞检测器，堵料开关，麻城图尔克现货供应皮带输送保护装置，溜槽堵塞开关，批发生产，厂家直销。JYB/LD-B溜槽堵塞保护装置采用门式结构，弹簧复位，当物料在溜槽中造成堵塞时，堆积的物料给溜槽侧壁一个压力．从而将本装置的活动门向外推移，当活动门偏转一个角度时，其控制溜槽堵塞开关动作发出警告、振打或停机信号。当堵塞故障排除后，活动门在弹簧的作用下自动复位，恢复原状态。溜槽堵塞开关也可通过地址编码器发送状态数据至远程控制室。后面设有检修门，便于使用中平常维护。，为了实现上述目的，本实用新型的溜槽堵塞保护装置包括设在溜 槽表面的开口、对应于所述开口且枢接至溜槽表面的挡板、设在所述 溜槽表面或挡板上的电感式接近开关、以及设在所述挡板或溜槽表面 且与所述电感式接近开关配合使用的金属感应件。优选地，所述挡^1面向所述开口的一面^:有凸台。优选地，所述挡板通过轴销与溜槽表面连接。优选地，所述电感式接近开关设在所述开口的边缘，所述金属感 应件设在所述挡板的边缘。优选地，所述金属感应件通过焊接固定在所述挡板的边缘。优选地，所述溜槽堵塞保护装置还包括设在所述溜槽表面的第二 电感式接近开关，以及设在所述挡板且与所述电感式接近开关对应的 第二金属感应件。，从而将本装置的活动门向外推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出报警或停机信号。如将其接至振打器控制线路上，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。
