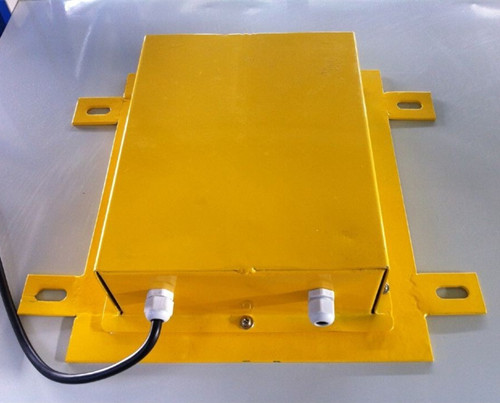

产品名称：圆形溜槽堵塞检测器MD-DS-III

产品型号：MD-DS-III

所属类别：溜槽堵塞开关 > 溜槽堵塞检测器

圆形溜槽堵塞检测器MD-DS-III产品概述：

本检测器用于输煤系列中溜槽发生堵塞时的检测，现有技术中用于带式输送机上溜槽堵塞开关的传感器，通常为重力接触式的 压力传感器，该传感器含有胶板、挡板和行程开关，当溜槽出现堵塞至物料接触胶板后，胶 板发生位移并推动挡板触发行程开关发出堵塞信号。这种溜槽堵塞开关传感器在正常卸料过程如果发生 物料碰撞胶板会造成误动作，此外，这种溜槽堵塞开关传感器在在物料冲击下易损坏，使防堵塞系统失去 检测功能。，并可提供报警或停机信号，也可与振动电机连接，用以排队除堵塞故障。该检测器安装在溜槽侧壁上，当溜槽内发生堵塞时，堆积的物料必须挤压活动门．井便之偏移而启动行程开关，发出告警或停机信号。排除故障后．活动门在压簧作用下自动复位。

圆形溜槽堵塞检测器MD-DS-III工作原理：

本检测器来用侧压活动门结构．故障排除后压簧的推力使活动门自动复位重载微型开关触点．灵敏度高，作用力只需0.9kg即可触发开关机内选用进口行程开关，动作灵敏、可靠性高。溜槽堵塞保护装置采用门式结构弹簧复位，当物料在溜槽中造成堵塞时，堆积的物料给溜槽侧壁一个压力从而将本装置的活动门向外推移当活动门偏转一个角度时．其控制开关动作发出警告、振打或停机信号。当堵塞故障排除后．活动门在弹簧的作用下目动复位恢复原状态。也可递过地址编码器发送状态数据至远程控制室。

圆形溜槽堵塞检测器MD-DS-III适用范围：

DS型溜槽堵塞检测器用于检测带式输送机系统中的溜槽是否发生堵塞，溜槽内发生堵塞时，本检测器可发生报警或停机信号，现场管理人员可及时采取措施，以防止由物料堵塞溜槽而造成的恶性事故。本机广泛应用矿山、治金、电力及化工等行业的运输系统中。

圆形溜槽堵塞检测器MD-DS-III生产厂家，山东卓信专业生产，还供应堵料开关，堵煤开关，溜槽堵塞保护装置工作原理，溜槽堵塞保护装置采用门式结构，弹簧复位，安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力，从而将本装置的活动门向内推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出报警或停机信号。如将其接至振动器控制线路上，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。，料流检测器，撕裂开关，料位开关，防爆拉绳开关，带式输送机是在厂矿及港口作业中广泛应用的 一种物料输送设 备。带式输送机系统中两条输送机之间通常是通过管状溜槽连通。在运行中，当溜槽出口因各种原因被堵塞时，物料会很快堵满整 个溜槽甚至大量溢出。在溜槽的中上部位置安装堵料保护装置可以在 堵料事故发生的初期报警，并可自动触发紧急停机，从而避免大量堵 料造成的输送带打滑、驱动电机过载等严重后果。通常，溜槽堵塞保护装置采用电容式压力传感器来检测堵料信 号。该溜槽堵塞开关包括安装在溜槽侧壁上的压力传感器，溜槽堵塞开关工作原理为当溜槽内壁受到挤压时传感器发生动作，该溜槽堵塞保护装置向中控室发出报警停机信号。但是，在实际运行过程中，发现这种电容 式压力传感器型的溜槽堵塞保护装置易受外界信号干扰，如物料冲 击，当物料颗粒较大时易造成误动作，从而引起设备停机。因此，有必要采用一种安全稳定性高的溜槽堵塞保护装置，以克 服上述缺陷。实用新型内容本实用新型的目的是提供一种安全稳定性高的溜槽堵塞保护装置。，和防爆跑偏开关等，

技术参数：

1、使用环境：温度-20℃～+40℃ 相对温度不大于85%

2、动作角度：5°

3、极限角度：10°

4、触点数量：1常开、1常闭

5、触点容量：AC380V 5A

6、可靠性：＞10^6次

7、防护等级：IP55

8、重量：5Kg

产品特点：

1.本检测器采用侧压活动门结构，故障排除后， 压重块的压力使活门自动复位；

2.机内选用进口行程开关，动作灵敏， 可靠性高；

3.外形尺寸小，便于安装。

安装使用：圆形溜槽堵塞检测器MD-DS-III

1.安装在不受物料直接冲击的溜槽垂直侧壁上；

2.产品可分为两个一组，安装高度根据用户需要而定，一般安装于溜槽底部向上三分之二高度为宜；

3.本机也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测，用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，优选地，所述溜槽保护装置还包括与所述电感式接近开关电气相 连的检测电路。优选地，在所述检测电路上设有一中间继电器。本实用新型的另一个目的是提供一种包含溜槽堵塞保护装置的 溜槽，其中，所述溜槽堵塞保护装置包括设在溜槽表面的开口，对应 于所述开口且枢接至溜槽表面的挡板，设在所述溜槽表面的电感式接 近开关，设在所述挡板且与所述电感式接近开关对应的金属感应件， 以及所述溜槽堵塞保护装置设在溜槽的中上部位置。本实用新型的堵塞保护装置采用了电感式接近开关，因此可以不 与物料直接接触，避免了传统堵料开关因冲击、震动等原因损坏的情 况，并且，其动作灵敏、不需要长时间运转，所以使得产品寿命相对 较长。，并开始振打，另一组安装底部三分之二处，作为重度堵塞检测，发生堵塞时输出停机信号。
