产品名称：SKWY溜槽堵塞开关安装指南

产品型号：SKWY

所属类别：溜槽堵塞开关 > 防堵料开关

SKWY溜槽堵塞开关安装指南

山东卓信生产和销售溜槽堵塞检测器，溜槽堵塞检测装置，防爆溜槽堵塞开关，产品质量保证，量大从优。

用途

本装置广泛应用于粮食、电力、煤炭、水泥及石化等行业，是料仓溜槽堵塞检测的理想产品。与振动电机使用可排除堵塞的故障，并可提供报警及停机信号。

技术参数

开关容量：20-450VAC/DC 5A         动作形式：一开一闭

动作角度：5度                    极限角度：10度

复位方式：自动复位                环境温度：-20℃~+80℃

测量介质：粉状、颗粒

防护等级：IP67

SKWY溜槽堵塞开关安装指南

本机选用铝压铸机及不锈钢外壳，LDM-G型溜槽堵塞保护装置安装与接线安装方法：1、在溜槽侧壁一适当位置开240×260长方口，然后在开口上方约100~200mm处，溜槽内壁焊接一块长300mm左右的挡板，以防大块物料落下直接冲击活动门发生误动作。再用随机所配橡胶板将开口完全覆盖、封闭。1、将本装置用M10×25螺栓紧固在弯角件上即可。安装要领及主要事项，1、本系列溜槽堵塞开关可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。2、本系列产品装置也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。溜槽堵塞开关用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。，确保永不生锈；

采用侧压活动门结构，压簧的推力可使活动门自动复位；

外形精致，密封性好，作用力只需2Kg即可触发开关

工作原理

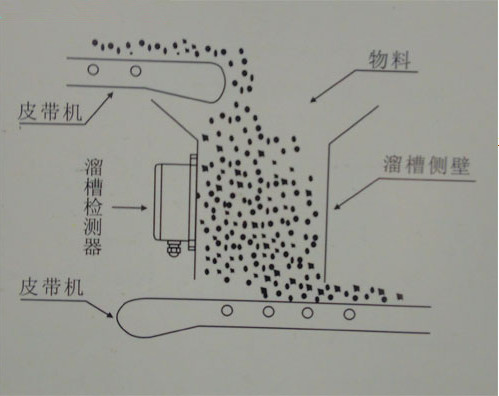

本装置在料仓溜槽的侧壁上安装，当溜槽内发生堵塞时，堆积的物料挤压活动门，并使之偏移而触发内部接近开关并发出告警或停机信号。故障排除后，溜槽堵塞保护装置工作原理，溜槽堵塞保护装置采用门式结构，弹簧复位，安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力，从而将本装置的活动门向内推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出报警或停机信号。如将其接至振动器控制线路上，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。，溜槽堵塞保护装置工作原理，溜槽堵塞保护装置采用门式结构，弹簧复位，安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力，从而将本装置的活动门向内推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出报警或停机信号。如将其接至振动器控制线路上，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。，活动门在压簧作用下自动复位。本机选用铝压铸及不锈钢外壳，确保永不生锈，此装置使用半年以后，要进行一次维护检查，检查紧固螺钉是否有松动、脱落现象，待拧紧后，再进行使用。同时要在门轴的轴套里涂以润滑油，并清除积尘。溜槽堵塞保护装置LDM-X 行业称呼： LDM-X 溜槽堵塞检测装置、 LDM-X 防闭塞装置、 LDM-X 溜槽堵塞检测仪、 LDM-X 溜槽堵塞开关、 LDM-X 溜槽堵塞检测器 ZD系列振打器控制箱的工作过程是当溜槽堵塞时，人工按动控制箱启动按钮，使振动电机工作，使溜槽壁产生一定幅度的振动，将粘在溜槽壁上堆积在溜槽内的物料振落到下面的胶带上，达到防止溜槽闭塞的作用。当溜槽内堵塞的物料被清除后，按下停止按钮，振动电机停止工作。，IP67防护等级保证征集的良好的密封。内部节点采用接近开关，彻底改变机械式行程开关动作不灵容易卡主的缺点，是自动控制系统必不可少的配套产品。

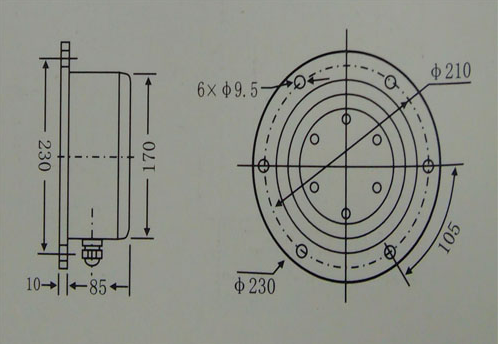

外形尺寸及安装说明

SKWY溜槽堵塞开关安装指南
