产品名称：堵煤传感器NJCG-DM

产品型号：NJCG-DM

所属类别：溜槽堵塞开关 > 防堵料开关

发布时间：2018-06-13

已获点击：167

详细说明

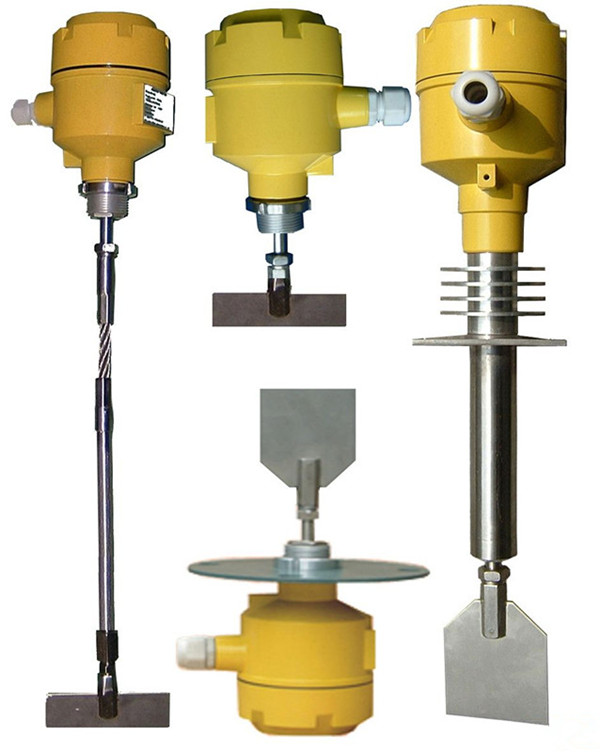

堵煤传感器NJCG-DM 堵煤开关生产厂家-山东卓信

堵煤传感器NJCG-DM|堵煤开关是利用微型马达做驱动装置，传动轴与离合器相连接，当未接触物料时，现有技术中用于带式输送机上溜槽堵塞开关的传感器，通常为重力接触式的 压力传感器，该传感器含有胶板、挡板和行程开关，当溜槽出现堵塞至物料接触胶板后，胶 板发生位移并推动挡板触发行程开关发出堵塞信号。这种溜槽堵塞开关传感器在正常卸料过程如果发生 物料碰撞胶板会造成误动作，此外，这种溜槽堵塞开关传感器在在物料冲击下易损坏，使防堵塞系统失去 检测功能。，马达正常运转，当叶片接触物料时，马达停止转动，检测装置输出一接点信号，同时切断电源停止转动。当物料下降时叶片所受阻力消失，检测装置依靠扭力弹簧恢复到原始状态。针对不同比重的物料扭力大小可以调节。

堵煤传感器NJCG-DM产品特性

.进口马达性能可靠，可长时间连续运转；
.独特油封设计可以防止粉尘沿轴渗入；
.扭力稳定可靠，且扭力大小可以调节；
.叶片承受过重负荷时，马达回转机构会自动打滑，溜槽堵塞开关安装要领及主要事项，本系列溜槽堵塞开关可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。本系列溜槽堵塞开关也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。溜槽堵塞开关用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。，保护不受损坏；
.接续规格、叶片、长度皆可接受定制。

主要技术指标：

◆电源：AC220V
◆功率消耗：5W

◆输出量：继电器开关量（SPDT），LDM-G型溜槽堵塞保护装置安装与接线安装方法：1、在溜槽侧壁一适当位置开240×260长方口，然后在开口上方约100~200mm处，溜槽内壁焊接一块长300mm左右的挡板，以防大块物料落下直接冲击活动门发生误动作。再用随机所配橡胶板将开口完全覆盖、封闭。1、将本装置用M10×25螺栓紧固在弯角件上即可。安装要领及主要事项，1、本系列溜槽堵塞开关可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。2、本系列产品装置也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。溜槽堵塞开关用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。，触点容量： 5A/250VAC
◆叶片转速：1RPM
◆耐电压：1500VAC×1min
◆力矩：10kg-cm
◆适用比重：≥0.4g/cm3
◆探头工作（介质）温度：
  普通型：-20～50℃
  中温型：-40～200℃
  高温型：-40～350℃
◆保存温度：-20～125℃
◆入线口规格：1/2″PF
◆防护等级：IP65
◆材质：316不锈钢
◆安装方式：G2+1/2〞、1+1/2〞、DN50法兰（可用户订制）

安装注意事项：

.安装前请确认电源是否与标识上面的电压一致。
.阻旋料位开关应避免安装在进料口，当无法避免时可加装防护挡板，以保护叶片不受物
.料冲击。
.水平安装时，接线盒入线口应垂直朝下，电缆固定螺母必须锁紧，如有条件可加防雨罩等。
.安装前确认水平安装还是垂直安装。
.水平安装时叶片与水平向下呈10～20o的夹角安装，以减少物料的冲击。
.根据检测物料的密度不同，需调整扭力弹簧的拉力，比重大时扭力弹簧拉力调至，反之则调至弱。
.※请勿随意更换扭力弹簧，以免造成误动作

堵煤传感器NJCG-DM性能简介：

适用于水泥、冶金、煤碳、饲料、粮食、钢铁、电厂等行业，LDM-G型溜槽堵塞保护装置安装与接线安装方法：1、在溜槽侧壁一适当位置开240×260长方口，然后在开口上方约100~200mm处，溜槽内壁焊接一块长300mm左右的挡板，以防大块物料落下直接冲击活动门发生误动作。再用随机所配橡胶板将开口完全覆盖、封闭。1、将本装置用M10×25螺栓紧固在弯角件上即可。安装要领及主要事项，1、本系列溜槽堵塞开关可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。2、本系列产品装置也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。溜槽堵塞开关用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。，特别是在导电性物料、物质属性（状态、湿度、介电常数、密度等）经常改变、大粉尘等物料的限位报警应用中表现出色，可用于固态物料的物位高度监控，在水泥仓、煤仓、粉尘仓、灰仓等物位的监控中已经被大量使用。进口电机性能可靠；双倍密封轴承可保证长时间连续运转；专业油封设计可以防粉尘沿轴渗入；阻旋开关扭力稳定可靠,且扭力大小可以调节；阻旋开关的叶片承受过重负荷时，马达回转机构会自动打滑，保护不受损坏。
