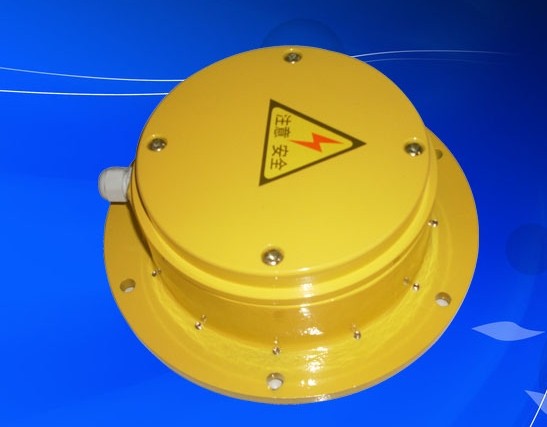

产品名称：溜槽堵塞保护装置/开关LDM-G,优质优价

产品型号：LDM-B、LDM-A、LDM-G

所属类别：溜槽堵塞开关

详细说明

LDM-G型溜槽堵塞保护装置山东卓信公司专业生产厂家,为国内外建材、冶金、煤炭化工、仓储中转等行业提供科技先进、质量上乘、服务一流的设备。

LDM-X型溜槽堵塞保护装置主要用途

LDM-G溜槽堵塞保护装置适用于检测胶带输送机运输系统中的溜槽堵塞故障。当溜槽内形成堵塞时，检测器将发生报警、振动或停机信号，LDM-X溜槽堵塞开关主要用途，溜槽堵塞开关，可用于物料运输系统中，有效排除由于物料的潮解、带电吸附、结晶等原因造成的堵塞、粘壁、搭拱等故障，可以保证安全生产，提高运输效率。溜槽堵塞开关广泛应用在冶金、电力、矿山、化工等行业。LDM-X 型溜槽堵塞保护装置适用于检测物料输送系统中溜槽装置的堵塞故障。当溜槽内形成物料堵塞时，检测器将发出报警、振动或停机信号，防止由于物料堵塞溜槽而造成漫料、物料抛洒、设备损坏等恶性事故。LDM-X溜槽堵塞保护装置与LZF防闭塞装置配合使用，就可随时监测和防止溜槽堵塞事故的发生，提高自动化程度。溜槽堵塞开关主要用于带式输送机系统转载环节溜槽、漏斗的安全保护，溜槽堵塞开关用于检测物料堵塞情况，是输送机系统必不可少的安全保护装置。，防止由物料堵塞溜槽而造成的恶性事故。

LDM-G型溜槽堵塞保护装置主要技术指标

型号:LDM-G

触点数量: 常开+常闭

触点容量:AC220V、380V,5A

工作角度:≥7°

极限角度: 30°

结构形式:门式结构,压簧复位

防护等级：IP67

LDM-G型溜槽堵塞保护装置使用条件

1、海拔高度低于2000m

2、环境温度：-35℃~+50℃

3、相对湿度：不大于95％

4、大气压力：80~110Kpa

5、工作位置：安装在溜槽不受物料冲击的侧壁上

LDM-G型溜槽堵塞保护装置工作原理

本装置采用门式结构，弹簧复位，LDM—X型溜槽堵塞检测器安装与接线：1. 该机应成对安装在溜槽相对的两个侧壁上,一般安装在溜槽底部向上三分之一处,作为轻堵塞信号检测。底部向上三分之二处作为重堵塞信号检测。2. 选择好安装位置后开一个260mm×260mm方口,然后在开口处上方约100~200mm处溜槽内壁焊接一块300×80×850（mm）挡板,以防大块物料落下直接撞击活动门而发生误动作。3. 请将随机配套的弹力橡胶板将开口完全覆盖,封闭,将弯角件焊接在溜槽内壁上,然后用M12×25螺钉溜槽堵塞检测装置与弯角件固定好。4.本装置引出一条长1.5米左右的电缆线,按其芯线排号接线.1,2为常闭接点；1,3为常开接点。，安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力，LDM-G型溜槽堵塞保护装置安装与接线安装方法：1、在溜槽侧壁一适当位置开240×260长方口，然后在开口上方约100~200mm处，溜槽内壁焊接一块长300mm左右的挡板，以防大块物料落下直接冲击活动门发生误动作。再用随机所配橡胶板将开口完全覆盖、封闭。1、将本装置用M10×25螺栓紧固在弯角件上即可。安装要领及主要事项，1、本系列溜槽堵塞开关可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。2、本系列产品装置也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。溜槽堵塞开关用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。，从而将本装置的活动门向内推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出报警或停机信号。如将其接至振动器控制线路上，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。

LDM-G型溜槽堵塞保护装置安装与接线

（一）安装方法：

1、在溜槽侧壁一适当位置开240×260长方口，然后在开口上方约100~200mm处，溜槽内壁焊接一块长300mm左右的挡板，以防大块物料落下直接冲击活动门发生误动作。再用随机所配橡胶板将开口完全覆盖、封闭。

1、将本装置用M10×25螺栓紧固在弯角件上即可。

（二）安装要领及主要事项

1、本系列保护装置可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。

2、本系列产品装置也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，为了实现上述目的，本实用新型的溜槽堵塞保护装置包括设在溜 槽表面的开口、对应于所述开口且枢接至溜槽表面的挡板、设在所述 溜槽表面或挡板上的电感式接近开关、以及设在所述挡板或溜槽表面 且与所述电感式接近开关配合使用的金属感应件。优选地，所述挡^1面向所述开口的一面^:有凸台。优选地，所述挡板通过轴销与溜槽表面连接。优选地，所述电感式接近开关设在所述开口的边缘，所述金属感 应件设在所述挡板的边缘。优选地，所述金属感应件通过焊接固定在所述挡板的边缘。优选地，所述溜槽堵塞保护装置还包括设在所述溜槽表面的第二 电感式接近开关，以及设在所述挡板且与所述电感式接近开关对应的 第二金属感应件。，作为重度堵塞时输出停机信号。
