产地类别 国产

【详细说明】

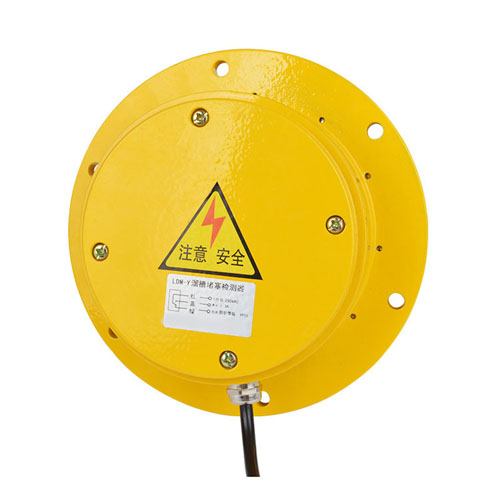

380V溜槽堵煤开关QDS-II简介：

用于输煤系统中溜槽发生堵塞时的检测，并可提供报警或停机信号，也可与振打电机连接，用以排除堵塞故障。

380V溜槽堵煤开关QDS-II结构特点：

本检测器采用侧压活动门结构，故障排除后，压重块的压力使活动门自动复位

机内选用进口行程开关，动作灵敏，溜槽堵塞保护装置工作原理，溜槽堵塞保护装置采用门式结构，弹簧复位，安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力，从而将本装置的活动门向内推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出报警或停机信号。如将其接至振动器控制线路上，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。，可靠性高

外形小巧便于安装，详细尺寸请参照下图

可带延时控制

技术参数：

使用环境条件

环境温度：-20℃-+40℃

相对温度不大于85%

动作角度：5°

极限角度：10°

触点数量：1个常开，1个常闭

可根据客户需求定制

触点容量：24-380V AC/DC

电流I：5A

可靠性：＞1000000

防护等级：IP65

重量：5KG

安装与使用：

安装在不受物料直接冲击的溜槽垂直侧壁上

产品可分为I型、II型两种，安装高度根据用户需要而定，一般安装于溜槽底部向上三分之二高度为宜；

本机也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测，带式输送机是在厂矿及港口作业中广泛应用的 一种物料输送设 备。带式输送机系统中两条输送机之间通常是通过管状溜槽连通。在运行中，当溜槽出口因各种原因被堵塞时，物料会很快堵满整 个溜槽甚至大量溢出。在溜槽的中上部位置安装堵料保护装置可以在 堵料事故发生的初期报警，并可自动触发紧急停机，从而避免大量堵 料造成的输送带打滑、驱动电机过载等严重后果。通常，溜槽堵塞保护装置采用电容式压力传感器来检测堵料信 号。该溜槽堵塞开关包括安装在溜槽侧壁上的压力传感器，溜槽堵塞开关工作原理为当溜槽内壁受到挤压时传感器发生动作，该溜槽堵塞保护装置向中控室发出报警停机信号。但是，在实际运行过程中，发现这种电容 式压力传感器型的溜槽堵塞保护装置易受外界信号干扰，如物料冲 击，当物料颗粒较大时易造成误动作，从而引起设备停机。因此，有必要采用一种安全稳定性高的溜槽堵塞保护装置，以克 服上述缺陷。实用新型内容本实用新型的目的是提供一种安全稳定性高的溜槽堵塞保护装置。，用于振打装置发出信号，当溜槽发生堵塞时，振打装置接收到信号后，并开始振打，LDM-G型溜槽堵塞保护装置安装与接线安装方法：1、在溜槽侧壁一适当位置开240×260长方口，然后在开口上方约100~200mm处，溜槽内壁焊接一块长300mm左右的挡板，以防大块物料落下直接冲击活动门发生误动作。再用随机所配橡胶板将开口完全覆盖、封闭。1、将本装置用M10×25螺栓紧固在弯角件上即可。安装要领及主要事项，1、本系列溜槽堵塞开关可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。2、本系列产品装置也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。溜槽堵塞开关用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。，另一组安装底部三分之二处，作为重度堵塞检测器，发生堵塞时输出停机信号。

本产品是卓信公司生产PIFA，质保一年，标准包装，溜槽堵塞开关安装要领及主要事项，本系列溜槽堵塞开关可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。本系列溜槽堵塞开关也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。溜槽堵塞开关用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。，量大价优，，欢迎采购。卓信公司相关产品型号：
