【详细说明】

溜槽堵塞保护装置JYB/L-B用途:
本系列溜槽堵塞保护装置适用于检测胶带输送机系统中的溜槽堵塞故障，当溜槽内形成堵塞时，LDM-X溜槽堵塞开关主要用途，溜槽堵塞开关，可用于物料运输系统中，有效排除由于物料的潮解、带电吸附、结晶等原因造成的堵塞、粘壁、搭拱等故障，可以保证安全生产，提高运输效率。溜槽堵塞开关广泛应用在冶金、电力、矿山、化工等行业。LDM-X 型溜槽堵塞保护装置适用于检测物料输送系统中溜槽装置的堵塞故障。当溜槽内形成物料堵塞时，检测器将发出报警、振动或停机信号，防止由于物料堵塞溜槽而造成漫料、物料抛洒、设备损坏等恶性事故。LDM-X溜槽堵塞保护装置与LZF防闭塞装置配合使用，就可随时监测和防止溜槽堵塞事故的发生，提高自动化程度。溜槽堵塞开关主要用于带式输送机系统转载环节溜槽、漏斗的安全保护，溜槽堵塞开关用于检测物料堵塞情况，是输送机系统必不可少的安全保护装置。，将给出警示、振打或停机信号，防止由于物料堆堵溜槽而造成恶性事故。溜槽堵塞保护装置安装尺寸图JYB/L-B

溜槽堵塞保护装置JYB/L-B设备描述：

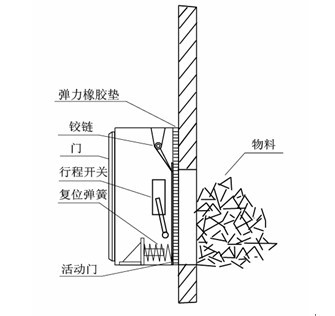

本装置采用门式结构，弹簧复位，当物料在溜槽中造成堵塞时，堆积的物料给溜槽侧壁一个压力．从而将本装置的活动门向外推移，溜槽堵塞保护装置工作原理，溜槽堵塞保护装置采用门式结构，弹簧复位，安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力，从而将本装置的活动门向内推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出报警或停机信号。如将其接至振动器控制线路上，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。，当活动门偏转一个角度时，其控制开关动作发出警告、振打或停机信号。当堵塞故障排除后，活动门在弹簧的作用下自动复位，恢复原状态。也可通过地址编码器发送状态数据至远程控制室。后面设有检修门，LDM—X型溜槽堵塞检测器安装与接线：1. 该机应成对安装在溜槽相对的两个侧壁上,一般安装在溜槽底部向上三分之一处,作为轻堵塞信号检测。底部向上三分之二处作为重堵塞信号检测。2. 选择好安装位置后开一个260mm×260mm方口,然后在开口处上方约100~200mm处溜槽内壁焊接一块300×80×850（mm）挡板,以防大块物料落下直接撞击活动门而发生误动作。3. 请将随机配套的弹力橡胶板将开口完全覆盖,封闭,将弯角件焊接在溜槽内壁上,然后用M12×25螺钉溜槽堵塞检测装置与弯角件固定好。4.本装置引出一条长1.5米左右的电缆线,按其芯线排号接线.1,2为常闭接点；1,3为常开接点。，便于使用中日常维护。

JYB/L-B溜槽堵塞仪技术参数：
 输出触点：2常开2常闭　　　　触点容量：AC／220V／
动作角度：≥5⪚ 　　　　　　极限距离：40mm
防护等级：IP66
通讯接口：RS-485地址编码终端器(用户选配)
通讯距离：双绞线1．2公里，光缆50公里

使用条件

1、海拔高度低于2000m

2、环境温度：-35℃~+50℃

3、相对湿度：不大于95

4、大气压力：80~110Kpa

5、工作位置：安装在溜槽不受物料冲击的侧壁上

安装与接线：

（一）安装：

1.该机应成对安装在溜槽相对的两个侧壁上，带式输送机是在厂矿及港口作业中广泛应用的 一种物料输送设 备。带式输送机系统中两条输送机之间通常是通过管状溜槽连通。在运行中，当溜槽出口因各种原因被堵塞时，物料会很快堵满整 个溜槽甚至大量溢出。在溜槽的中上部位置安装堵料保护装置可以在 堵料事故发生的初期报警，并可自动触发紧急停机，从而避免大量堵 料造成的输送带打滑、驱动电机过载等严重后果。通常，溜槽堵塞保护装置采用电容式压力传感器来检测堵料信 号。该溜槽堵塞开关包括安装在溜槽侧壁上的压力传感器，溜槽堵塞开关工作原理为当溜槽内壁受到挤压时传感器发生动作，该溜槽堵塞保护装置向中控室发出报警停机信号。但是，在实际运行过程中，发现这种电容 式压力传感器型的溜槽堵塞保护装置易受外界信号干扰，如物料冲 击，当物料颗粒较大时易造成误动作，从而引起设备停机。因此，有必要采用一种安全稳定性高的溜槽堵塞保护装置，以克 服上述缺陷。实用新型内容本实用新型的目的是提供一种安全稳定性高的溜槽堵塞保护装置。，一般安装在溜槽底部向上三分之一处，作为轻堵塞信号检测。底部向上三分之二处作为重堵塞信号检测。

2.选择好安装位置后开一个260mm×260mm方口，然后在开口处上方约100~200mm处溜槽内壁一块300×80×850（mm）挡板，以防大块物料落下直接撞击活动门而发生误动作。

3.请将随机配套的弹力橡胶板将开口完全覆盖，封闭，将弯角件在溜槽内壁上，然后用M12×25螺钉溜槽堵塞检测装置与弯角件固定好。

（二）接线：

本装置引出一条长1.5米左右的电缆线,按其芯线排号接线.1、2为常闭接点；1、3为常开接点。
