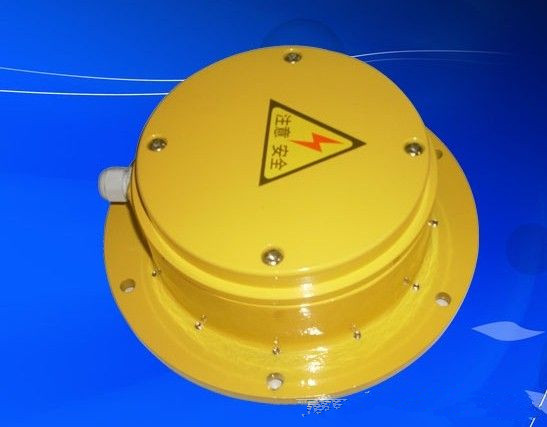

LDM-Z溜槽堵塞保护装置，溜槽堵塞开关

概述：

LDM系列溜槽堵塞保护装置由LDM-Z型、LDM-T型号两种组成。



主要用途：

溜槽堵塞保护装置适用于检测胶带机运输系统中的溜槽堵塞故障。当溜槽内形成堵塞时，检测器将发出报警或停机信号，防止由物料堵塞溜槽而造成的恶性事故。



使用条件：

海拔高度：低于2000M；

环境温度：-35℃~+50℃；

相对温度：不大于95%；

大气压力：80~110kpa；

工作位置：安装在溜槽不受物料冲击的侧壁上



主要技术指标：

型号 触点数量 触点容量 工作角度 极限角度 结构形式 防护等级

LDM-Z 常开1 常闭1 AC220V 1A ≥5° 30° 门式结构自动复位IP67

LDM-T 常开1 常闭1 AC380V 3A ≥7° 30° 门式结构压簧复位IP67



 结构特性及工作原理：

LDM-Z型溜槽堵塞检测器

结构：LDM-Z型溜槽检测器采用门式结构，选用舌簧管作为接近式开关关，将两支舌簧管并排放在盒内用环氧树脂灌封以增加可靠性。

原理：当物料在溜槽中造成堆堵时，堆积的物料必定推动检测器上的活动门移动。活动门上的磁钢向舌簧开关接近，舌簧开关在外磁场的作用下，簧片被磁化、并克服簧片的恢复力而动作，从而发出告警或停机信号，当溜槽堵塞故障排除后，活动门受压簧的作用恢复原状。

LDM-T型溜槽检测器

结构：LDM-T型溜槽检测器也采用门式结构，具有压簧自动复位功能，内部装有JLXK1-111M型行程开关为密封防护式。两种溜槽堵塞装置外形相同区别在于箱内选用开关不同。

工作原理：

本装置采用门式结构，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，弹簧复位，安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，从而将本装置的活动门向外推移。当活动门偏转角度大于受控角度时，其控制开关动作，安装注意事项编辑 (1)报警器探头主要是接触燃烧气体传感器的检测元件，由铂丝线圈上包氧化铝和黏合剂组成球状，其外表面附有铂、钯等稀有金属。因此，在安装时一定要小心，避免摔坏探头。声光报警至少发声设备，没有探头。 (2)报警器的安装高度一般应在180cm以上，以便于维修人员进行日常维护。 (3)报警器是安全仪表，有声、光显示功能，应安装在工作人员易看到和易听到的地方，以便及时消除隐患。 (4)报警器的周围不能有对仪表工作有影响的强电磁场(如大功率电机、变压器)。 (5)被测气体的密度不同，室内探头的安装位置也应不同。被测气体密度小于空气密度时，探头应安装在距屋顶30cm外，方向向下；反之，探头应安装在距地面30cm处，方向向上。，从而发出报警或停机信号。如将其接至振打器控制线路上，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。
