产品名称：HFKLT2-L2皮带机专用拉绳开关

产品型号：HFKLT2-L2

所属类别：双向拉绳开关 > 拉绳开关

发布时间：2019-10-08

已获点击：23

详细说明

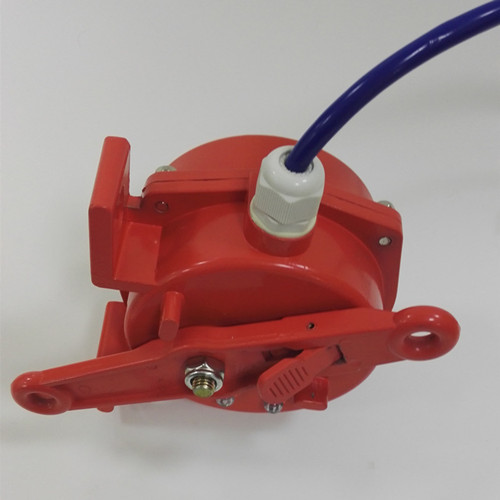

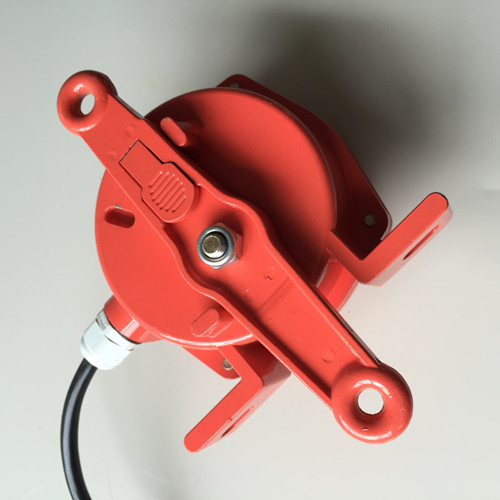

HFKLT2-L2皮带机专用拉绳开关

产品介绍：

 双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制不可缺少的传感元件，拉绳开关是一种开关型传感器（即无触点行程开关），双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为双向拉绳开关既有行程开关、微动开关的特性，双向拉绳开关同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。双向拉绳开关广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸。具有强度高，重量轻，密封性好，产品使用寿命长等优点。

工作原理:

HFKLT2-L2采用称劝式凸轮结构，当拉动拉绳开关的任意一侧或同时拉动两侧绳索时，均可驱动凸轮，双向拉绳开关产品出厂时开关触点数量为一开一闭，如需两常开、两常闭，请定货时注明； 安装支架，塑钢丝绳、卡头、托环等附件用户可向我公司成套订购，双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，双向拉绳开关是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸，并采用进口行程开关。双向拉绳开关具有强度高，重量轻，密封性好，产品使用寿命长等优点。，使开关动作转换，发出停机，报警信号。采用手动复位方式的双向拉绳开关，当故障排除后，操作者须手动操作复位杆，方能使本机恢复正常工作状态。

工作环境

1、工作温度：-40℃~+60℃

2、相对湿度不大于90%

3、大气压力：80~110Kpa

4、海拔高度不超过2000M

5、使用寿命：开关动作10万次

HFKLT2-L2皮带机专用拉绳开关产品图纸

双向拉绳开关专用附件

专用护塑钢丝绳：

钢丝绳是作为连接拉绳开关和拉动拉绳开关使之开关动作的主要配件.

拉绳开关专用夹头（卡头）：

钢丝绳夹头是作为连接和固定钢丝绳与拉绳开关的主要配件。

拉绳开关托环：

双向拉绳之间每隔三米安装一个托环，双向拉绳开关产品特点坚固的铸铝外壳、静电防腐涂装适应于恶劣工矿环境安装防护标准IP65在恶劣环境也可使用使用高性能的微动开关和无需要维护的铜管技术，可生产手动复位型产品拉绳开关的钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在 开关臂上，钢丝绳应每3米用一个有孔螺栓支撑，开关到固定点的距离应 不超过30米，两开关间的距离不超过60米。当外力促使开关臂杆转动到报 警位置时，触动微动开关并锁定，直到人工复位。适用于室内外安装。表面特殊处理可用于酸、碱、盐性区域。镀镍表面用于强腐蚀区域。，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，将钢丝绳托住使之不下垂。

双向拉绳开关型号

HFKLT2-S2、HFKLT2-Z1

HFKLT2-Z2、XLLS-I

XLLS-II、TLLS-I

TLLS-II、JYB/KS-1

JYB/KS-2、JYB/KS-I

JYB/KS-II、HFLSKG-I
