产品名称：SFDL-Z双向平衡拉绳开关

产品型号：SFDL-Z

所属类别：双向拉绳开关 > 拉绳开关

发布时间：2019-07-15

已获点击：49

详细说明

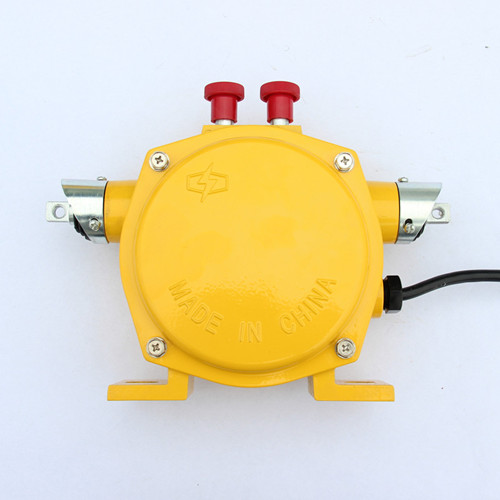

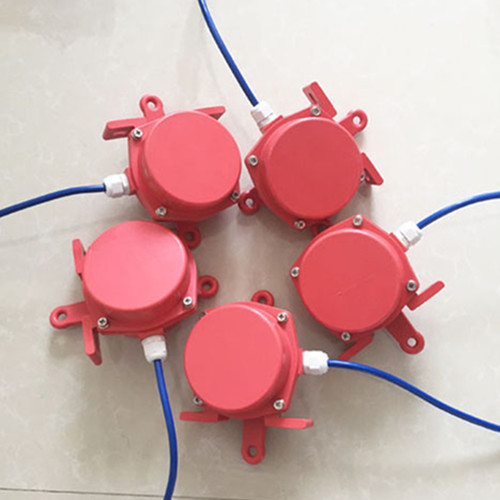

SFDL-Z双向平衡拉绳开关

KLT2-1、HFKLT2-1、SFDL-Z、SFDL-S、自动、手动、常开常闭、HFKLT2-I、HFKLT2-II、KLT2-II、XLLS-I、XLLS-II、双向拉绳开关

一、 技术参数

1、环境温度：-30℃~ 60℃ 湿度：不大于85%

2、触点数量：一开一闭可根据客户需要增加二开二闭容量：AC 380V/5A

3、复位方式：自动复位、手动复位

4、动作力：10Kg

5、极限角度：15°  可靠性：>106次

二、主要技术指标

三、工作原理：

本产品Z、S型采用移动凸轮结构，当拉动任意一侧拉绳时，便驱动凸轮，使开关动作转换发出停机信号，I型采用自动复位，II型采用手动复位。

四、安装及接线

1、安装：

根据简图，自制一安装板，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，拉绳开关又叫做紧急停机开关，一般在一些企业里面在使用，不过现在有的农村也还在使用这种双向拉绳开关，双向拉绳开关是一种开关型的传感器，一般是用于皮带输送机，包装生产线，起重机，挖掘机以及水平给料机。双向拉绳开关属于一种现场紧急事故停机的一种保护装置，当有紧急事故发生的时候，人们在现场沿线任意的地方就可以拉动拉绳开关，拉动拉绳的时候就可以发出停机的信号，从而使的机器停止运作，达到保护人身安全的作用，这种开关虽然现在是多数用于企业，不过有的家庭仍然在使用。今天我们就来了解一下拉绳开关的结构和安装的方法吧。，用M12×30的螺栓将开关固定在安装板上，

然后把安装板随同本开关装置固定在胶带机两侧，其位置满足以下要求：

（1）一般把开关安装在输送机机架上，使该装置低于胶带水平位置，以操作方便为宜：

（2）把拉绳（￠4mm覆塑钢丝绳）分别系在开关转臂拉环孔上，两只开关间隔距离小于40m为宜，双向拉绳开关动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。并具有常规的产品现货，本产品Z、S型采用移动凸轮结构，当拉动任意一侧拉绳时，便驱动凸轮，使开关动作转换发出停机信号，1型采用自动复位，2型采用手动复位。双向拉绳开关注意事项：1、接线联接可靠，绝缘密封。2、拉绳开关安装完毕后，两侧拉绳松紧适宜，挠度小，拉拉绳后，开关能可靠复位。，两端拉绳要平行于胶带机沿线布置，并在间隔3—4m左右处安装吊环起支撑作用，以减少其挠度。

2、接线：

（1）I型拉绳开关接线说明

 把后盖打开，可见开关接线栓。如有引出电缆，用户就不必打开后盖，拉绳开关用于带式输送机发生事故时，能紧急停止输送机的一种开关，当发生紧急事故或需要检修而停机时，可于沿线任意位置拉动钢丝绳，使输送机停机。拉绳开关防护等级可达IP67,采用进口微动开关， “微动开关”达到100万次，采用国际领先的国际结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，造成密封不严或卡死的情况，大幅延长拉绳开关使用寿命;传动轴采不绣钢材质强度高，表面光滑;壳体表面精工烤漆，不易脱落无异味;操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撒离或存在其它异常情况时，只要将双向拉绳开关开关锁定停机位置，就不用担心胶带机被误启动，维修人员的安全就有了保障。双向拉绳开关表面经特殊处理后可用于酸、碘、盐区域，镀镍表面用于强腐蚀区域。，可直接和开关的引出电缆线相接，接线时，可用万用表检验出常开、常闭触点，以防错误，接好后用防水胶带绝缘并套好绝缘护套。

（2）II型拉绳开关接线与I型相同。

五、注意事项：

1、接线联接可靠，绝缘密封。

2、拉绳开关安装完毕后，两侧拉绳松紧适宜，挠度小，拉拉绳后，开关能可靠复位。

 六、用途

 双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料／取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。
