产品名称：防爆拉绳开关ExKLT2-Ⅱ-Q

产品型号：ExKLT2-Ⅱ-Q

所属类别：双向拉绳开关 > 防爆双向拉绳开关

发布时间：2019-06-20

已获点击：66

详细说明

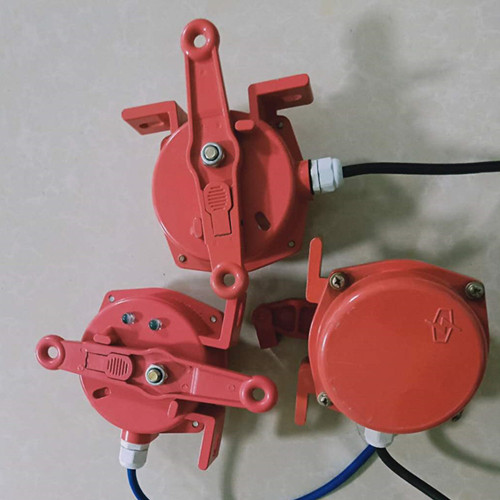

防爆拉绳开关ExKLT2-Ⅱ-Q

ExKLT2-Ⅱ-Q双向拉绳开关是用于胶带运输机场紧急事故停机的一种保护装置。当紧急事故发生时，在现场任意处启动拉绳开关，均可发出停机信号。

工作原理及结构特征：

本机采用转动式凸轮结构，当拉动拉绳开关的任意一侧或同时拉动两侧绳索时，均可驱动凸轮，使开关动作转换，同时发出停机信号。

BKLT2-I型防爆双向拉绳开关采用自动复位方式。

ExKLT2-Ⅱ型防爆双向拉绳开关采用手动复位方式。即当故障排除后操作者须拉出复位杆，方能使本机恢复正常工作状态。

安装方法请参照图2进行

一 安装步骤及安装方法:

1．确定安装位置：防爆拉绳开关应安装在人行过道一侧，沿线布置。每台拉绳开关之间距离以30米左右为宜。如120m长皮带机安装2台为宜，其高度可参照安装示意图以便于现场工作人员使用为准。

2．  安装位置确定后，将安装支架固定在胶带机架上，安装支架配有2-Φ12固定孔，双向拉绳开关动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。并具有常规的产品现货，本产品Z、S型采用移动凸轮结构，当拉动任意一侧拉绳时，便驱动凸轮，使开关动作转换发出停机信号，1型采用自动复位，2型采用手动复位。双向拉绳开关注意事项：1、接线联接可靠，绝缘密封。2、拉绳开关安装完毕后，两侧拉绳松紧适宜，挠度小，拉拉绳后，开关能可靠复位。，用户可用M10×25螺栓固定在支架上。

3．将拉绳开关用M10×30螺栓固定在支架上。

4．将钢丝绳托环焊接在胶带机机架上，每隔3米安装一个，然后将钢丝绳放在托环上。

5.将4mm左右的钢丝绳分别系在开关两侧的拉环上，然后用Φ5扎头固定。

6.将整条钢丝绳两端用扎头紧固在调正螺栓上，然后旋动螺栓进行调正，以保证钢丝绳松紧程度适宜为准。

接线：

本系列防爆拉绳开关采用三点式信号开关，拉绳开关是一种开关型传感器（即无触点行程开关），主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为它既有行程开关、微动开关的特性，同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，均引出一条1米长的三芯橡套电缆线。其中线号：1、2为常闭接点，1、3为常开接点。用户可参照图3接线原理图自行选用。

注意事项：

1.对坡度的胶带机应适当缩短绳索长度。

2.安装后保证拉绳松紧适宜，以保证开关可靠复位。

订货须知：

1.请注明开关名称、型号、数量、供货期

2.我厂备有拉绳开关装配件、钢丝绳、覆塑钢丝绳，欢迎选购。

3.对本产品开关结点形式、开关量有特殊要求，请面议，我方可另行设计制作。

使用条件：（工作环境）

环境温度：-40℃∽+60℃。          相对湿度：不大于90%。

大气压力：80∽110kpa。            海拔高度：不超过2000M。

使用寿命：开关动作1万次。        绝缘电压：AC1000V试验1分钟。

主要技术指标：
