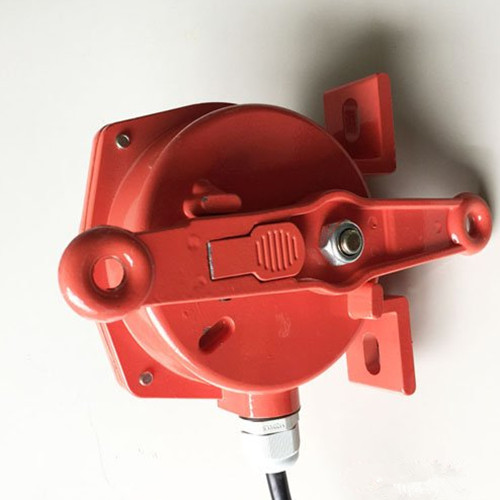

产品名称：防爆双向拉绳开关BXYLS-11

产品型号：BXYLS-11

所属类别：双向拉绳开关 > 防爆双向拉绳开关

发布时间：2019-06-20

已获点击：57

详细说明

防爆双向拉绳开关BXYLS-11用于物料输送现场发生紧急事故时的停机开关。

本机由于安装方便，开关转换方便可靠，在石油、化工、钢铁、电力、矿山及水泥等有胶带输送机的行业得到广泛应用。

工作原理
当现场发生紧急事故时，可接动开关转臂上的钢丝绳，启动开关，双向拉绳开关安装与接线1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。，输出一开关信号，用于告警或停机。
II型机有一警示牌，启动开关时，警示牌翻转呈垂直状态，故障排除后，按下警示牌，接绳开关恢复工作状态。

防爆双向拉绳开关BXYLS-11结构特点
1、壳体采用合金铝铸造，强度较高；
2、表面采用塑料喷涂，漆膜附着力强；
3、壳体密封性能好，可在恶酷条件下工作；
4、机内结构为旋转式凹轮机构，可双向驱动凸轮而启动开关转换。

防爆双向拉绳开关BXYLS-11

防爆双向拉绳开关型号

BLLS-I，BLLS-II

EXKLT1-I、EXKLT2-II

BKLT2-I、BKLT2-II

双向拉绳开关BXYLS-1安装调整
1、拉绳开关应安装在现场人行过一道一侧，每25～30m安装一台；
2、将安装支架焊在胶带机架上，然后用M10×40螺栓将拉绳开关固定在安装支架上；
3、拉绳开关之间用钢丝绳连接，两端用钢丝绳扎头固定；
4、为防止钢丝绳下垂而误启动开关，双向拉绳开关YF-BLKT-II采用国际领先的不锈钢双轴承传动结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，出现密封不严或者卡死的情况，大幅延长双向拉绳开关使用寿命;壳体表面精工烤漆，不易脱落无异味；传动轴采用不锈钢材质强度高，双向拉绳开关表面光滑；操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。BLKT-II双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撤离或尚存在其它异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，维修人员的安全也就有了保障。卓信电气是一家主要生产输送设备全套产品的生产厂家，主营双向拉绳开关，两级跑偏开关，打滑开关，溜槽堵塞开关，纵向撕裂开关、料流检测器、倾斜开关，井筒开关，气缸磁性开关，防爆磁性开关、接近开关，光电开关。，双向拉绳开关使用与安装：开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。双向拉绳开关接线方式：双向拉绳开关出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。，双向拉绳开关注意事项 1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。 2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。 3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。 4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。 双向拉绳开关，拉线开关，安全开关，急停开关, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、双向拉绳开关HFKLT2-P-II双向平衡拉绳开关。，每3m左右焊一托环；
5、首尾各加一调整螺栓，用于固定钢丝绳；
6、钢丝绳松紧适宜，应保证拉绳开关顺利启动和可靠复位。
接线方法
本机配接1.5m长的三芯橡胶护套电缆，并配有线号
