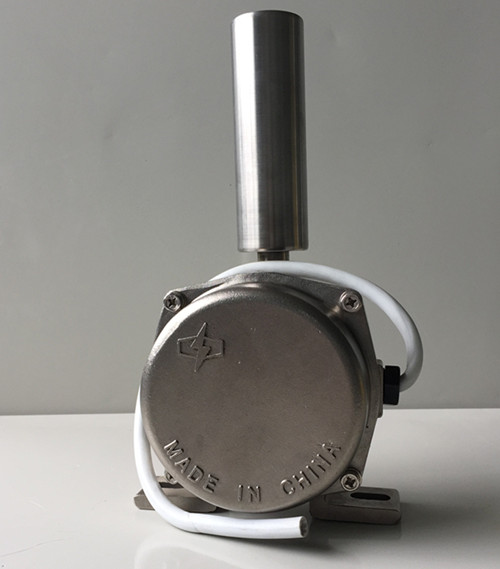

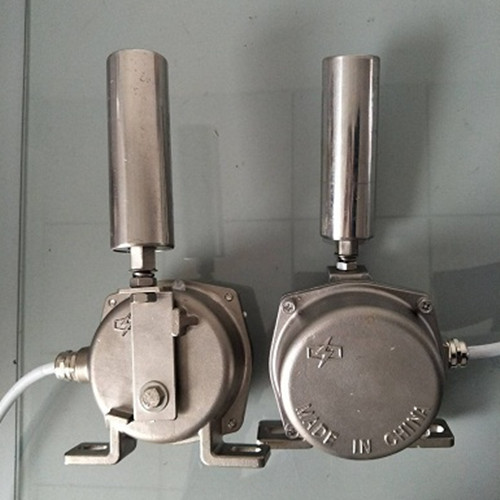

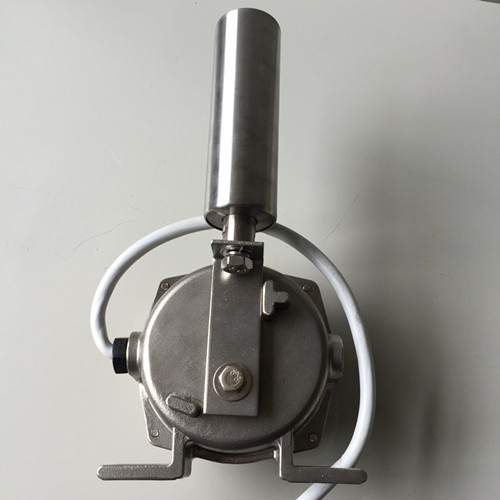

产品名称：粉尘防爆跑偏开关FHP-DIP

产品型号：FHP-DIP

所属类别：两级跑偏开关 > 防爆两级跑偏开关

发布时间：2018-11-02

已获点击：135

详细说明

粉尘防爆跑偏开关FHP-DIP适用于有铝粉、镁粉、炭黑、树脂、纤维、谷物、饲料等爆炸性粉尘、导电性粉尘、可燃性粉尘等物质所形成的粉尘云和沉积层情况下使用。

适用范围：

粉尘防爆跑偏开关FHP-DIP尘密式外型结构，防护等级IP65，适用于粉尘爆炸危险场所10区和11区，或国际标准中的21区和22区。适用于有铝粉、镁粉、炭黑、树脂、纤维、谷物、饲料等爆炸性粉尘、导电性粉尘、可燃性粉尘等物质所形成的粉尘云和沉积层情况下使用。结构、特点：产品外壳采用铸铝合金，使用与安装：防偏开关可固定在输送机纵梁顶部或底部，动作杆距皮带边缘约25mm。通常安装在皮带两侧距头部或尾部0.3-2米的地方。当皮带跑偏时，迫使动作杆偏离，触动报警开关。两级跑偏开关如果继续偏离，触动别一组开关，输送机就会保护性停机。，表面喷塑，开关触棍采用不锈钢材料制作。内装两级开关采用双凸轮结构，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 　　跑偏开关起带式输送现场的保护作用，因此必须达到指定的IP防护等级。 两级跑偏开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。，并具有开关触棍自动复位功能。进出线口、部件结合处采用橡胶密封。内装行程开关选用进口元件，具有电流大、动作灵敏、可靠性好、故障率低等优点。本产品通过检测带式输送机胶带的跑偏状态发出信号，实现胶带跑偏自动报警和停机功能，本开关具有两级动作功能，一级动作用于报警，二级动作用于停机。触棍复位后，信号消除。

工作原理

 当运行中的胶带发生跑偏现象时，胶带边缘带动立棍旋转并挤压使之倾斜，若立棍倾斜角度大于一级动作角度时，开关发出一组开关信号，如立棍继续倾斜大于二级动作角度时则输出另一组开关信号。两组开关信号可分别用于告警或停机，胶带机复位正常运行后，立棍自动复位。

粉尘防爆跑偏开关FHP-DIP安装调整
1．将跑偏开关固定在支架上，然后安装在胶带机上。
2．立辊线与胶带平面垂直，两级跑偏开关适用范围 　　两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，边缘距离为L=50~100mm(壳体安装孔可移位。)
3．立辊下端1/3处。
4．每100m胶带可安装跑偏开关3对(6台)。

产品安装使用注意事项
1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。
2．安装现场应不存在对铝合金有腐蚀作用的有du气体。
3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。
4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。

KPT1A-12-30,KPT1A-10-45,KPT1A-20-35两级跑偏开关
KPP-12-30,KPP-10-45,KPP-20-35两级跑偏开关
PK-12-30,PK-10-45,PK-20-35两级跑偏开关
PPN-12-30,PPN-10-45,PPN-20-35两级跑偏开关
EPK-12-30,EPK-10-45,EPK-20-35两级跑偏开关
FPK-12-30,FPK-10-45,FPK-20-35两级跑偏开关
TLPK-12-30,TLPK-10-45,TLPK-20-35两级跑偏开关
BKPT1-12-30,BKPT1-10-45,BKPT1-20-35两级跑偏开关
SSG-12-30,SSG-10-45,SSG-20-35两级跑偏开关
