产品名称：全防水双向拉绳开关YG13-850-2

产品型号：G13-850-2

所属类别：双向拉绳开关 > 防水拉绳开关

详细说明

全防水双向拉绳开关YG13-850-2主要是由拉杆凸轮、复位柄、锁槽、微动开关等部件组成。拉绳开关安装于皮带式输送机两侧机架之上，双向拉绳开关安装与接线1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。，采用钢丝绳沿着输送机设备两侧将开关连接起来。在输送带设备发生紧急事故情况下时，在输送机沿线任意拉动钢丝绳，钢丝绳将会牵动驱动臂开始旋转，通过传动轴从而带动扭力弹簧使精密的凸轮发生位移，驱动双向拉绳开关切断控制线路，使得输送机快速的停止运行。

拉绳开关接线使用：先切断总电源，接着要用wan能表测出火线，开关一定是要装在火线的一端。将火线在适合的地方剪断，就有两个接头了，拉线开关也有两个接头 ，将火线的两个接头削皮露出金属丝，分别任意接到开关的两个接头上，在连接好的接头将过长的金属丝剪掉，以防两条金属丝碰撞短路。旋开拉线开关的盖子，可以看见那里有一个金属转轴，它的一端是有洞的。拉线开关的塑料外壳侧面也有一个洞，先将拉线穿过塑料外壳洞口将拉线引入拉线开关内，再将引入的拉线一端引入转轴，打结，将打结后过长的拉线修短，就可以了。最后旋好拉线开关的盖子，防止触电。

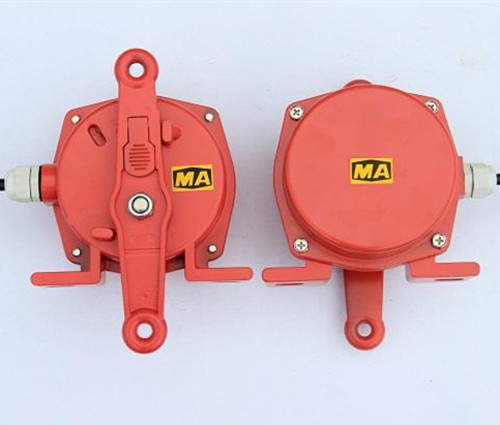

全防水双向拉绳开关YG13-850-I

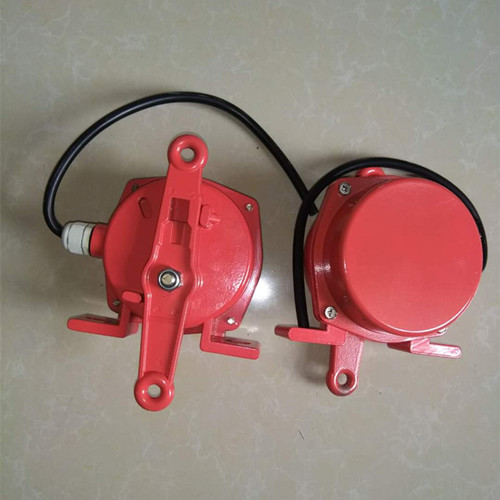

全防水双向拉绳开关YG13-850-II

全防水双向拉绳开关YG13-850-2工作原理

双向拉绳开关分I型和II型两种型号，I型动作后自动复位。II型动作后有自锁装置（锁定销），双向拉绳开关YF-BLKT-II采用国际领先的不锈钢双轴承传动结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，出现密封不严或者卡死的情况，大幅延长双向拉绳开关使用寿命;壳体表面精工烤漆，不易脱落无异味；传动轴采用不锈钢材质强度高，双向拉绳开关表面光滑；操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。BLKT-II双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撤离或尚存在其它异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，维修人员的安全也就有了保障。卓信电气是一家主要生产输送设备全套产品的生产厂家，主营双向拉绳开关，两级跑偏开关，打滑开关，溜槽堵塞开关，纵向撕裂开关、料流检测器、倾斜开关，井筒开关，气缸磁性开关，防爆磁性开关、接近开关，光电开关。，需要手动拉出复位后开关才能重新使用。本件为双向动作，双向拉绳开关使用与安装：开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。双向拉绳开关接线方式：双向拉绳开关出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。，拉绳臂两端均可安装拉绳，当胶带机运行出现故障需停机，现场工作人员拉动拉绳，使转臂转过一定的角度，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，触动工作开关后能同时发出报警和停机两组信号，达到预防和控制设备及操作员安全的目的。

使用环境条件：

a.环境温度：-40℃~60℃

b.相对湿度不大于85%

c.海拨高度不超过2000m

d.使用寿命：开关动作10万次

e.绝缘电压：AC1000试验1分钟
